Schneider Electric
Operatörspanel STU

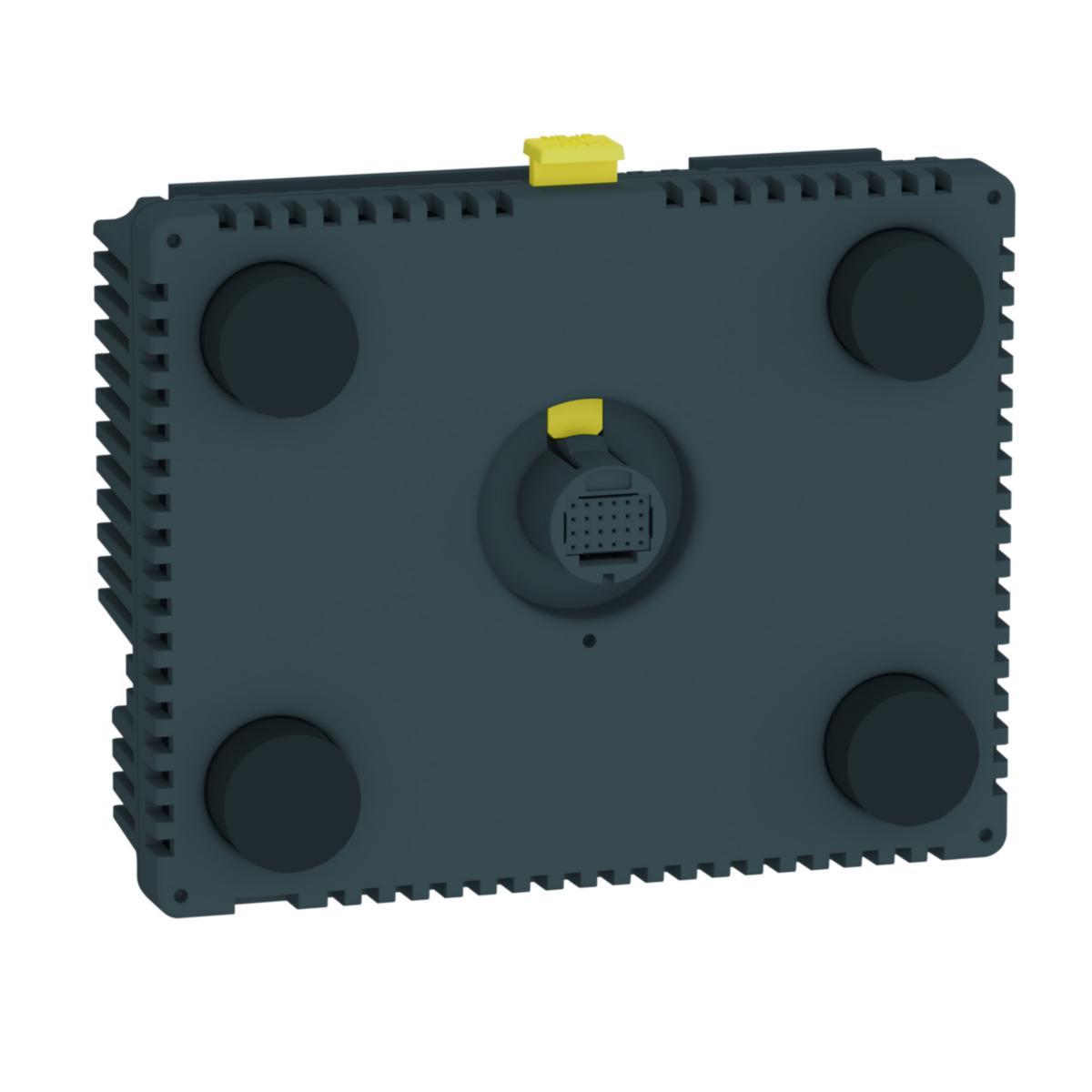

OPERATÖRSPANEL BAKRE MODUL HMISBC
Artikelnummer: Lev. artikelnr:
4509189
HMISBC
för att se saldo och pris
PLC baserat Modulärt HMI Process. Magelis SCU:s inbyggda design ger dig maximala funktioner och samtidigt en enkel installation. Särskilt lämplig för små maskiner och enkel processtyrning med sin moderna display som ger kristallklar bild.
Monteringssystemet med ett Ø 22 mm hål, baksidesmodulen fastknäppt på en DIN-skena via en smart fjärrkabel, eller fastsatt på displayen. Magelis SCU består av en modulär STU-skärm, och det flexibla mekaniska monteringssystemet med Ø 22 mm hål en baksidesmodul med kraftfull I/O och full uppsättning kommunikationsportar. Färre kablar är nödvändigt och kostnaden för Magelis SCU är lägre än den vanliga utrustningen för enkla maskiner som består av en programmerbar styrenhet + en display
Magelis SCU hjälper dig att spara utrymmet som normalt är reserverat för en programmerbar styrenhet vilket gör den lämplig även för installationer med mycket begränsat utrymme.
Monteringssystemet med ett Ø 22 mm hål, baksidesmodulen fastknäppt på en DIN-skena via en smart fjärrkabel, eller fastsatt på displayen. Magelis SCU består av en modulär STU-skärm, och det flexibla mekaniska monteringssystemet med Ø 22 mm hål en baksidesmodul med kraftfull I/O och full uppsättning kommunikationsportar. Färre kablar är nödvändigt och kostnaden för Magelis SCU är lägre än den vanliga utrustningen för enkla maskiner som består av en programmerbar styrenhet + en display
Magelis SCU hjälper dig att spara utrymmet som normalt är reserverat för en programmerbar styrenhet vilket gör den lämplig även för installationer med mycket begränsat utrymme.
- Artikelnummer: 4509189
- Lev. artikelnr: HMISBC
- Ean artikelnr: 3595864175607
- Materialklass QP720B
Teknisk data
- Övriga förp.storlekar: 1 ST/6 ST/48 ST
- Typ: HMISBC
- Utförande: Bakre modul
- Diagonal skärm: 0 in
- Matningsspänning DC: 24 V
- Bredd front: 128 mm
- Höjd front: 102 mm
- Antal färger på displayen: 0
- Max. antal pixlar horisontellt: 0
- Max. antal pixlar vertikalt: 0
- Färgskärm: Nej
- Kapslingsklass (IP) framsida: IP65/IP67
- Antal LED-knappar: 0
- Antal systemknappar: 0
- Skyddsnivå (NEMA), framsida: 4X
- Touchteknik: Övrigt
- Effektförbrukning: 15 W
- Inbyggnadsdjup: 50.65 mm
- Typ av display: Övrigt
- Typ av matningsspänning: DC
- Antal funktionsknappar, programmerbara: 0
- Antal grå-/blåskalor på skärm: 0
- Antal hårdvarugränssnitt PROFINET: 0
- Antal hårdvarugränssnitt RS-232: 1
- Antal hårdvarugränssnitt RS-422: 0
- Antal hårdvarugränssnitt RS485: 1
- Antal hårdvarugränssnitt USB: 2
- Antal hårdvarugränssnitt industri-Ethernet: 1
- Antal hårdvarugränssnitt parallellt: 0
- Antal hårdvarugränssnitt seriellt TTY: 0
- Antal hårdvarugränssnitt trådlösa: 0
- Antal hårdvarugränssnitt övrigt: 0
- Antal lösenordsnivåer: 0
- Antal online-språk: 4
- Användbart projektminne/användarminne: 128 kByte
- Certifierad för UL riskområdesdivision 1: Nej
- Certifierad för UL riskområdesdivision 2: Nej
- Certifierad för UL riskområdesgrupp (Metalldamm): Nej
- Certifierad för UL riskområdesgrupp A (Acetylen): Nej
- Certifierad för UL riskområdesgrupp B (Propan): Nej
- Certifierad för UL riskområdesgrupp B (Väte): Nej
- Certifierad för UL riskområdesgrupp C (Etylen): Nej
- Certifierad för UL riskområdesgrupp F (Kolhaltigt damm): Nej
- Certifierad för UL riskområdesgrupp G (Icke-ledande damm): Nej
- Certifierad för UL riskområdesklass I: Nej
- Certifierad för UL riskområdesklass II: Nej
- Certifierad för UL riskområdesklass III: Nej
- Drifttemperatur: -20-60 °C
- Extra mjukvarukomponenter som kan laddas: Ja
- IO link master: Ja
- Lämplig för säkerhetsfunktioner: Nej
- Med alfanumeriskt tangentbord: Nej
- Med meddelandeinfo: Nej
- Med meddelandesystem (inkl. buffert och bekräftelse): Nej
- Med mjukvarugränssnitt: Ja
- Med numeriskt tangentbord: Nej
- Med recept: Nej
- Processtandardvärde (inmatning) möjlig: Nej
- Processvärdeindikering (utmatning) möjlig: Nej
- Radiostandard Bluetooth: Nej
- Mobil kommunikationsstandard GPRS: Nej
- Mobil kommunikationsstandard 2G (GSM): Nej
- Mobil kommunikationsstandard 3G (UMTS): Nej
- Radiostandard WLAN 802.11: Nej
- Lämplig för montage på skena: Ja
- Skrivarutgång tillgänglig: Nej
- Stödjer protokoll AS-Interface Safety at Work: Nej
- Stödjer protokoll ASI: Nej
- Stödjer protokoll CAN: Ja
- Stödjer protokoll Data-Highway: Nej
- Stödjer protokoll DeviceNet: Nej
- Stödjer protokoll DeviceNet Safety: Nej
- Stödjer protokoll EtherCAT: Nej
- Stödjer protokoll EtherNet/IP: Ja
- Stödjer protokoll Foundation Fieldbus: Nej
- Stödjer protokoll INTERBUS: Nej
- Stödjer protokoll INTERBUS Safety: Nej
- Stödjer protokoll KNX: Nej
- Stödjer protokoll LON: Nej
- Stödjer protokoll Modbus: Ja
- Stödjer protokoll PROFIBUS: Nej
- Stödjer protokoll PROFINET CBA: Nej
- Stödjer protokoll PROFINET IO: Nej
- Stödjer protokoll PROFIsafe: Nej
- Stödjer protokoll SERCOS: Nej
- Stödjer protokoll SUCONET: Nej
- Stödjer protokoll SafetyBUS p: Nej
- Stödjer protokoll TCP/IP: Ja
- Stödjer protokoll för andra bussystem: Nej
- Vägg-/Direktmontage möjligt: Ja
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly | 1,2-dimetoxietan, Dimethyl Glycol, 1,2-dimethoxyethane | Boroxid, Diboron trioxide | Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide | Phenol, 2,2'-methylenebis[6-(1,1-dimethylethyl)-4-methyl- | 2-methylimidazole
- REACH Informationsplikt: Ja
