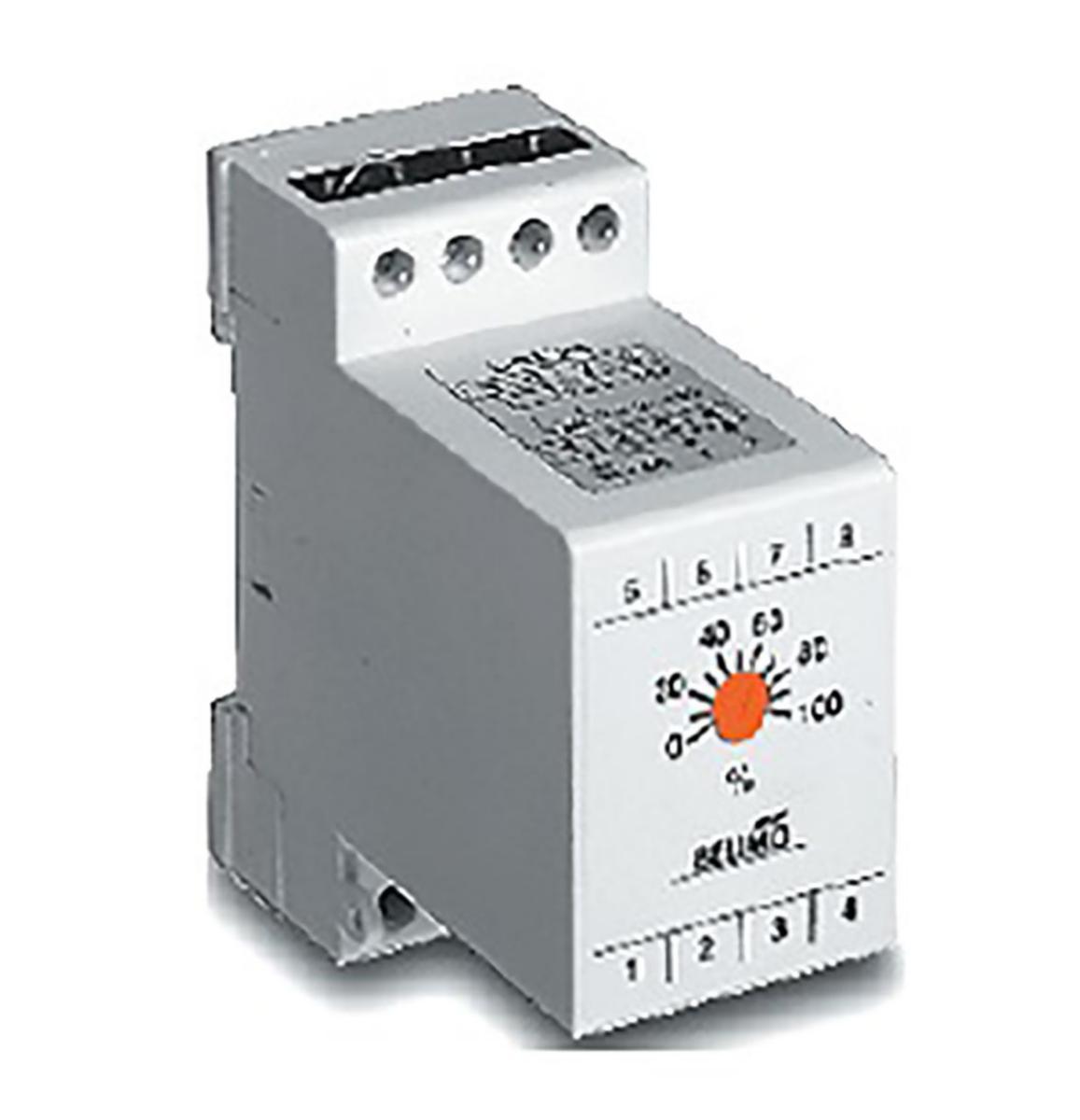

Fjärrstyrpotentiometer SGE24 används för direkt styrning av ställdonets läge 0...100 %. Kläms fast på en 35mm DIN-skena. För spjäll- eller ventilmotor 0-10 eller 2-10V. Den kan även, genom att välja högsta värdet mellan potentiometerns inställning och den till potentiometern anslutna styrsignalen, användas för minbegränsning av ställdonets läge 0…100 %. Kan även användas för minbegränsning av styrsignal i serie med regulator (ex. min uteluftmängd). Matningsspänningen ansluts till plint 1 och 2. Proportionellt mot inställningsrattens läge erhålls en styrsignal Y, valbar DC 2...10V eller DC 0...10V. Med denna signal kan motorns läge ändras från 0...100%. Inställningsrattens läge kan begränsas mekaniskt. Omkoppling från DC 2…10 V till DC 0…10 V görs med bygling av plint 5 och 6.
För montage i skåp på 35mm DIN-skena.
Anslutning: Plint (för max. 4 mm2)
Skala: 0...100%
Skyddsklass: III Säkerhetsklenspänning
EMC: CE enl 89/336/EWG
Apparattyp: Typ 1.B (enl. EN 60730-1)
Fjärrstyrpotentiometer SGE24 används för direkt styrning av ställdonets läge 0...100 %. Kläms fast på en 35mm DIN-skena. För spjäll- eller ventilmotor 0-10 eller 2-10V. Den kan även, genom att välja högsta värdet mellan potentiometerns inställning och den till potentiometern anslutna styrsignalen, användas för minbegränsning av ställdonets läge 0…100 %. Kan även användas för minbegränsning av styrsignal i serie med regulator (ex. min uteluftmängd). Matningsspänningen ansluts till plint 1 och 2. Proportionellt mot inställningsrattens läge erhålls en styrsignal Y, valbar DC 2...10V eller DC 0...10V. Med denna signal kan motorns läge ändras från 0...100%. Inställningsrattens läge kan begränsas mekaniskt. Omkoppling från DC 2…10 V till DC 0…10 V görs med bygling av plint 5 och 6.
För montage i skåp på 35mm DIN-skena.
Anslutning: Plint (för max. 4 mm2)
Skala: 0...100%
Skyddsklass: III Säkerhetsklenspänning
EMC: CE enl 89/336/EWG
Apparattyp: Typ 1.B (enl. EN 60730-1)
Artikelnr: 6631504
Lev. artikelnr: SGE24
Materialklass PNJ50B
Art. nr. | Namn | Längd | Bredd | Höjd | Utgångseffekt | Skala | Vikt | Enhet | ||
---|---|---|---|---|---|---|---|---|---|---|
6631504
|
SGE24 | 35 mm | 68 mm | 70 mm | För max. 10 motorer | 0-100 % | 0.07 kg | ST | ||
Avrundat till hel förpackning
|
