Styrventil VBI61, Siemens

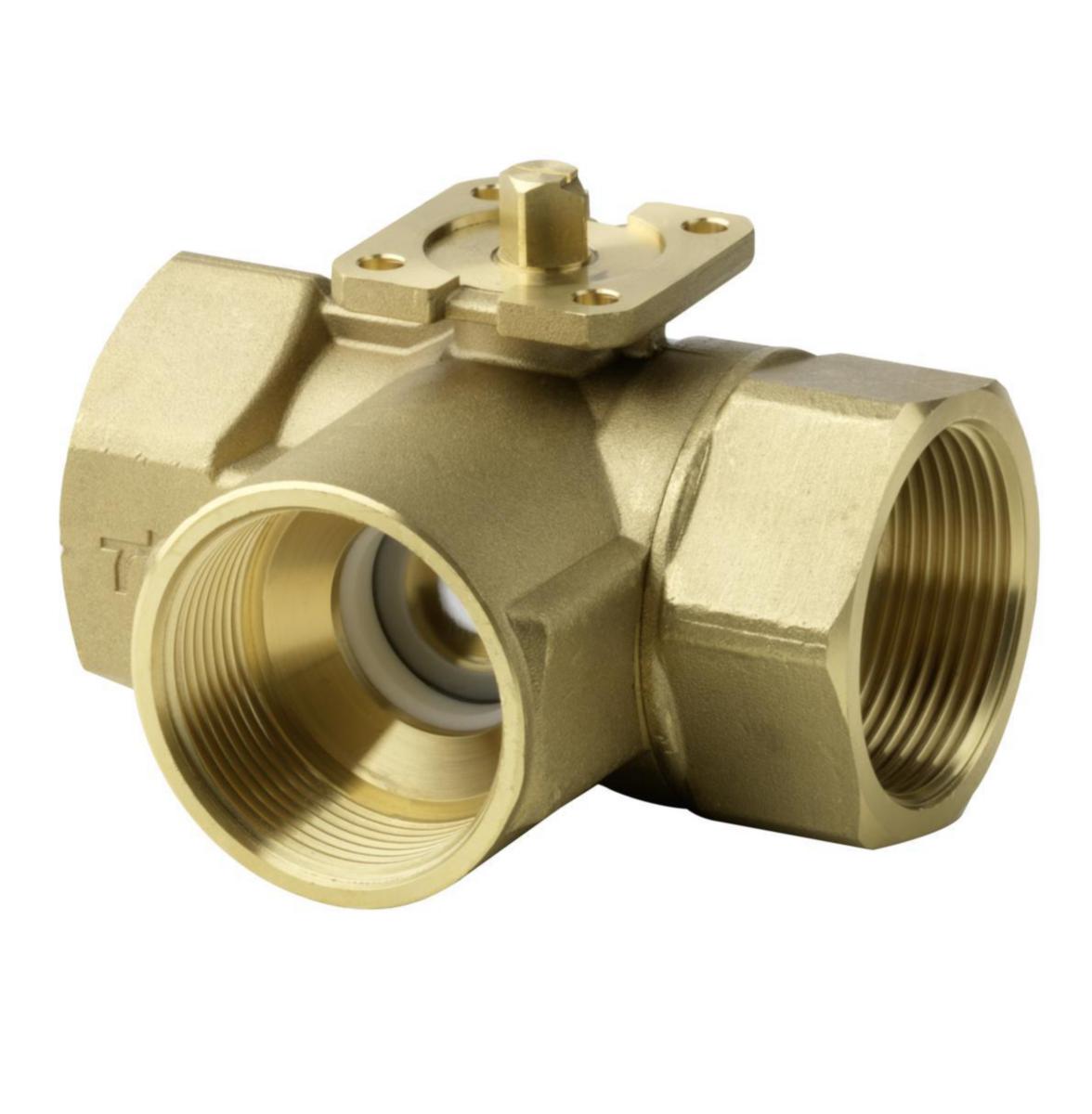

VBI61.25-10 STYRVENTIL RP25 3-VÄGS KULVENTIL MED INV GG
Artikelnummer: Lev. artikelnr:
5353962
BPZ:VBI61.25-10
för att se saldo och pris
Invändigt gängad 3-vägs modulerande kulventil.
Används i värme-, luftbehandlings- och värmepumpsanläggningar som reglerventil. Ventilen kan endast användas som blandningsventil, ej som fördelningsventil. De modulerande kulventilerna har en flödeskarakteristik som liknar sätesventilers. Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Kan endast användas i slutna kretsar. Vridningsvinkel 90°.
Egenskaper för V..I61..:
Används i värme-, luftbehandlings- och värmepumpsanläggningar som reglerventil. Ventilen kan endast användas som blandningsventil, ej som fördelningsventil. De modulerande kulventilerna har en flödeskarakteristik som liknar sätesventilers. Kulventiler är väldigt täta i stängt läge och passar därför mycket bra när täthet är viktigt. Kulventiler har också höga kvs värden i förhållande till dimension. Kan endast användas i slutna kretsar. Vridningsvinkel 90°.
Egenskaper för V..I61..:
- Artikelnummer: 5353962
- Lev. artikelnr: BPZ:VBI61.25-10
- Ean artikelnr: 7612914074379
- Materialklass PEF20B
Teknisk data
- Dimension (Nominell diameter): DN 25
- Utvändig rördiameter anslutning 1: 25 mm
- Utvändig rördiameter anslutning 2: 25 mm
- Utvändig rördiameter anslutning 3: 25 mm
- Anslutning 1: Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
- Anslutning 2: Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
- Anslutning 3: Invändig gänga Rp, cylindrisk (ISO 7-1 / EN 10226-1)
- Tryckklass: PN 40
- Manövrering: Elmotor
- Fettfri: Nej
- Fullt genomlopp: Ja
- Med koppling anslutning 1: Nej
- Med koppling anslutning 2: Nej
- Med koppling anslutning 3: Ja
- Medicinskt ren: Nej
- Tätning: Övrigt
- Ytskydd: Obehandlad
- Borrning kula: T-borrning
- Bygglängd anslutning 1 (Z1): 42.5 mm
- Bygglängd anslutning 2 (Z2): 42.5 mm
- Bygglängd anslutning 3 (Z3): 42.5 mm
- Tryckklass fläns (flänsborrning): PN 40
- Längd anslutning 1: 42.5 mm
- Längd anslutning 2: 42.5 mm
- Längd anslutning 3: 42.5 mm
- Materialkvalitet: Mässing CuZn36Pb2As (CW602N)
- Max. differenstryck vid 20°C: 3.5 bar
- Vinkel sida 1 - sida 2: 90 °
- Vinkel sida 1 - sida 3: 90 °
- Kvs-värde: 90
- Material hus/kapsling/stomme: Mässing
- Medietemperatur (kontinuerlig): -10-120 °C
- Utförande: VBI61.25-10
