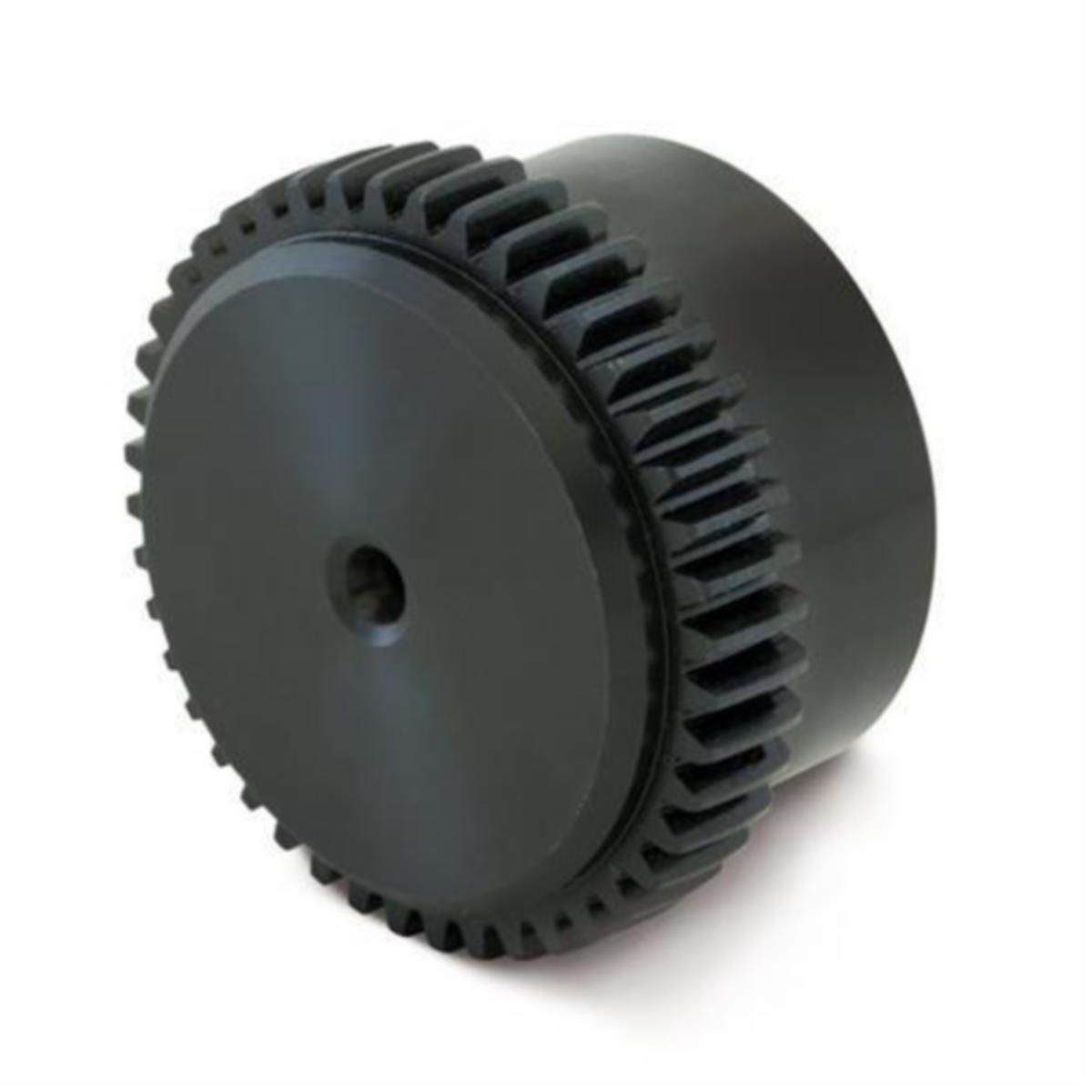

Nav för tandkranskoppling

Klassisk flexibel tandkranskoppling.En komplett koppling består av två kopplingshalvor i stål och ett tandkranselement i plastmaterial.Det finns kopplingshalvor i två utföranden ett standardutförande och ett förlängt utförande.Talet i beteckningen på kopplingshalvorna står för den största axeldiametern som kopplingshalvan kan borras upp till. Det vill säga att en storlek 24 max. kan borras upp till 24mm.Hur hittar man rätt kopplingsstorlek?Man beräknar det nominella vridmoment man behöver och tittar därefter i tabellen för respektive koppling efter vilken kopplingsstorlek man ska använda se i databladet för kopplingen under Torque Nm. norm.. Formel: kW varvtal x 9550 x 1,4 säkerhetsfaktor = nominellt vridmoment. Beräkningsformeln ovan är vägledande.Kontakta Ahlsells produktteam för transmissioner för ytterligare information.Se länken för mått, översikt över storlekar och övriga specifikationer.
