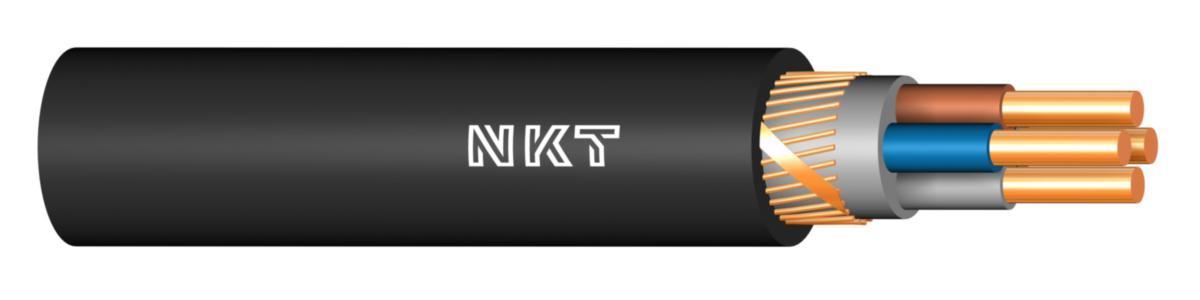

Användning: Halogenfri kabel som vid brand avger rök med låg röktäthet och fri från korrosiva gaser. 4-ledarna med full skärmarea för användning i 5-ledarsystem. Öppen fast förläggning, inom- och utomhus, i rör, I mark och i vatten.
Ledartemperatur: Max. 90°C, Kortslutningstemperatur: Max. 250°C, Förläggningstemperatur: Min. 0°C, Böjningsradie: Min. 10 x D, Dragkraft: 50 N/mm² vid koppling direkt i samtliga ledare, dock max. 20.000 N. Ledare: Rund entrådig glödgad koppar, Isolering: PEX, Partmärkning: 3-ledare: Brun, svart, grå 4-ledare: Blå, brun, svart, grå, Fyllmantel: Sprutad, halogenfri, Koncentrisk ledare: Glödgad koppartråd med motspiral, Mantel: Halogenfri compound, Mantelfärg: Svart, Standard: SS 424 14 18 i tillämpliga delar, Märkspänning: 1 kV, Provspänning: 3,5 kV, Brandklass: D, CE-överensstämmelse: Lågspänningsdirektivet.
Användning: Halogenfri kabel som vid brand avger rök med låg röktäthet och fri från korrosiva gaser. 4-ledarna med full skärmarea för användning i 5-ledarsystem. Öppen fast förläggning, inom- och utomhus, i rör, I mark och i vatten.
Ledartemperatur: Max. 90°C, Kortslutningstemperatur: Max. 250°C, Förläggningstemperatur: Min. 0°C, Böjningsradie: Min. 10 x D, Dragkraft: 50 N/mm² vid koppling direkt i samtliga ledare, dock max. 20.000 N. Ledare: Rund entrådig glödgad koppar, Isolering: PEX, Partmärkning: 3-ledare: Brun, svart, grå 4-ledare: Blå, brun, svart, grå, Fyllmantel: Sprutad, halogenfri, Koncentrisk ledare: Glödgad koppartråd med motspiral, Mantel: Halogenfri compound, Mantelfärg: Svart, Standard: SS 424 14 18 i tillämpliga delar, Märkspänning: 1 kV, Provspänning: 3,5 kV, Brandklass: D, CE-överensstämmelse: Lågspänningsdirektivet.
Artikelnr: 0017270
Materialklass QA0700
Ersätter artikelnr: 0006170
Art. nr. | Antal ledare/kärnor | Nominell area ledare | Dimension ledare x area |
Ytterdiameter (ca) | Antal/förpackning | Enhet | Förpackning | ||
---|---|---|---|---|---|---|---|---|---|
0017200
|
2 | 2.5 mm² | 2x2,5/2,5 mm² | 11 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017205
|
2 | 2.5 mm² | 2x2,5/2,5 mm² | 11 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017210
|
3 | 2.5 mm² | 3x2,5/2,5 mm² | 12 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017215
|
3 | 2.5 mm² | 3x2,5/2,5 mm² | 12 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017230
|
3 | 6 mm² | 3x6/6 mm² | 15 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017235
|
3 | 6 mm² | 3x6/6 mm² | 15 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017240
|
3 | 10 mm² | 3x10/10 mm² | 17 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017245
|
3 | 10 mm² | 3x10/10 mm² | 17 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017250
|
4 | 2.5 mm² | 4x2,5/2,5 mm² | 13 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017255
|
4 | 2.5 mm² | 4x2,5/2,5 mm² | 13 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017257
|
4 | 2.5 mm² | 4x2,5/2,5 mm² | 13 mm | 1500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017270
|
4 | 6 mm² | 4x6/6 mm² | 16 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017275
|
4 | 6 mm² | 4x6/6 mm² | 16 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017277
|
4 | 6 mm² | 4x6/6 mm² | 16 mm | 1500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017280
|
4 | 10 mm² | 4x10/10 mm² | 18 mm | - | M | Kapad | ||
Avrundat till hel förpackning
|
|||||||||
0017285
|
4 | 10 mm² | 4x10/10 mm² | 18 mm | 500 | M | Trumma | ||
Avrundat till hel förpackning
|
|||||||||
0017286
|
4 | 10 mm² | 4x10/10 mm² | 18 mm | 1000 | M | Trumma | ||
Avrundat till hel förpackning
|
