Nexans
Jordkabel FXQJ 1kV Dca
FXQJ 4X16/16 1KV (*5*0J)=JUMBO (1000M)
Artikelnummer: Lev. artikelnr:
0014400
15133598-201-00
för att se saldo och pris

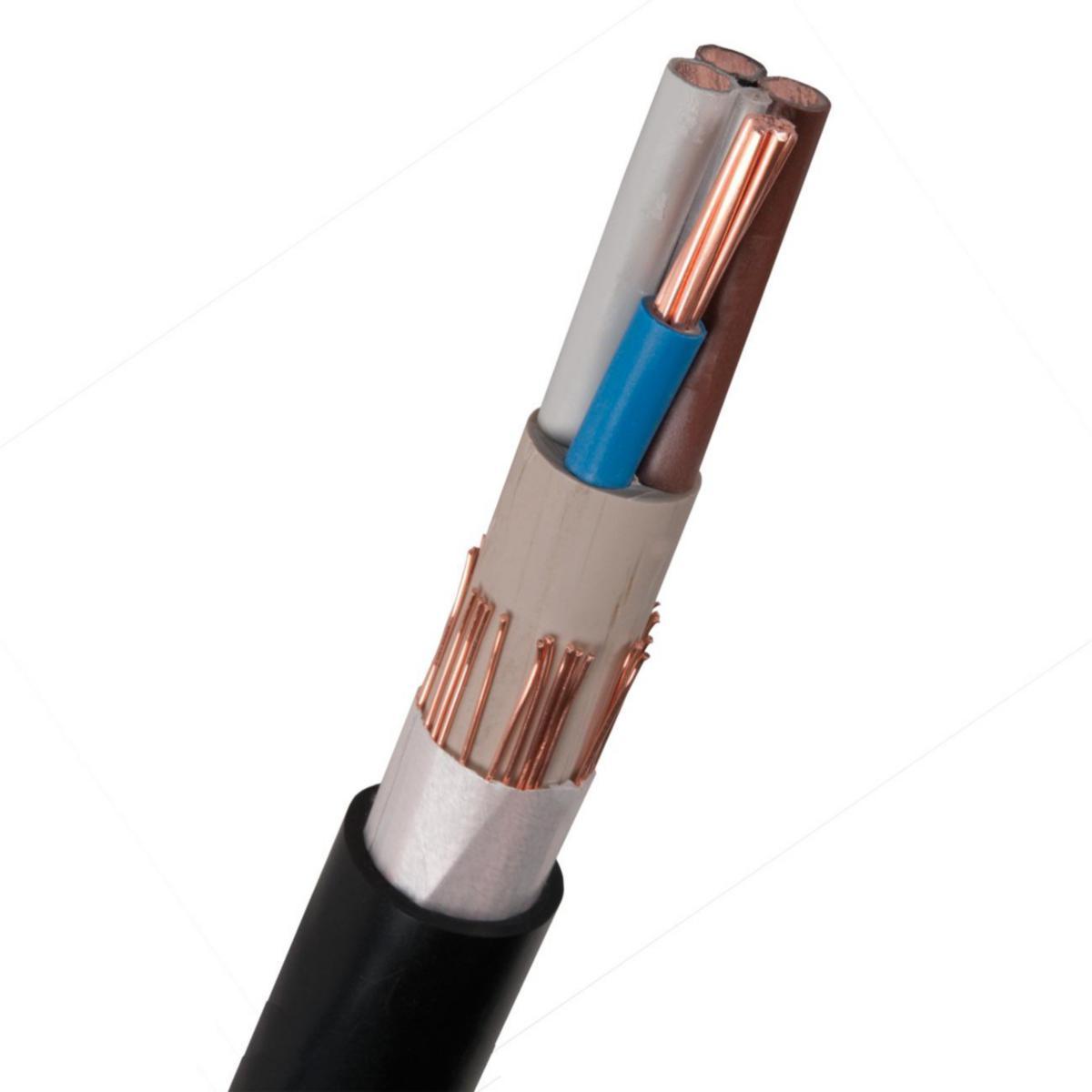

Kabeln är avsedd för fast förläggning inomhus och utomhus i luft, mark och vatten. FXQJ är en halogenfri, PEX-isolerad och HFFR-mantlad kabel med runda fåtrådiga ledare av koppar för areor upp t.o.m. 35 mm2. Övriga areor har fåtrådiga sektorformade kopparledare. Kabeln har en skärm av glödgad koppartråd med motspiral. FXQJ är konstruerad enligt SS 424 14 18. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Kabeln har en sprutad utfyllnad. Manteln är märkt typ/tillverkare/år+mån/metermärkning. FXQJ uppfyller brandspridningsklass D. Kabeln är godkänd av SEMKO. Kabeln är märkt med LifemarkTM återvinningsmärkning (innehållsdeklarerad).
- Artikelnummer: 0014400
- Lev. artikelnr: 15133598-201-00
- Ean artikelnr: 7330000078437
- Ersätter artikelnr: 0011400
- Materialklass QA0201
Teknisk data
- Övriga förp.storlekar: 1 M/1000 M
- Kabeltyp: FXQJ
- Dimension ledare x area: 4x16/16 mm²
- Brandklass (EN13501-6): Dca
- Ytterdiameter (ca): 22 mm
- Märkspänning U0: 0.6 kV
- Märkspänning U: 1 kV
- Med skyddsledare: Ja
- Färg yttre mantel: Svart
- Kategori ledare: Klass 2 = Fåtrådig
- Material ledare: Koppar
- Max. tillåten temperatur ledare: 90 °C
- Röktäthet (EN IEC 61034-2): Ja
- Halogenfri (IEC 60754-2): Ja
- Syrahalt (EN 13501-6): a2
- Skärm: Ja
- Material kärnisolering: Övrigt
- Resistans ledare vid 20°C: 1.15 Ohm/km
- Partmärkning: Färg
- Ledande beläggning: Nej
- Specifikation kärnisolering: XLPE (VPE)
- Diameter ledare: 4.8 mm
- Märkning ledare (HD 308 S2): Ja
- Ledarform: Rund
- Nominell ledararea: 16 mm²
- Ledaryta: Blank
- Antal ledare/kärnor: 4
- Kabelgeometri: Rund
- Koncentrisk ledare: Koppar
- Nominell tvärsnittsarea koncentrisk ledare: 16 mm²
- Längsvattentät skärm: Nej
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Laminerad mantling: Nej
- Blymantling: Nej
- Biledare: Nej
- Lämplig för markförläggning: Ja
- Max. draghållfasthet under installationen: 3.2 kN
- Vikt: 1080 kg/km
- Vikt/100 m: 106 kg
- Brinnande droppar/partiklar (EN 13501-6): d2
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 176 mm
- Längsvattentäta ledare: Nej
- Tillåten omgivningstemperatur under montering/hantering: -10-50 °C
- Rökutveckling (EN 13501-6): s2
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Inre ledande skikt: Nej
- Lämplig som installationskabel: Ja
- Lämplig som mellanspänningskabel: Nej
- Lämplig som högspänningskabel: Nej
- Material yttre mantel: PO (polyolefin)
- yttre ledande skikt: Nej
- UV-resistent: Ja
- Fiberoptikelement: Nej
- Oljebeständig enligt EN IEC 60811-404: Ja
- REACH Datum: 2021-06-14
- GWP-tot (A1-A3): 2,3908 kgCO2e/M
- REACH Informationsplikt: Nej
