Snabbladdare AC 60 kW 2xCCS2, kabelupphängning

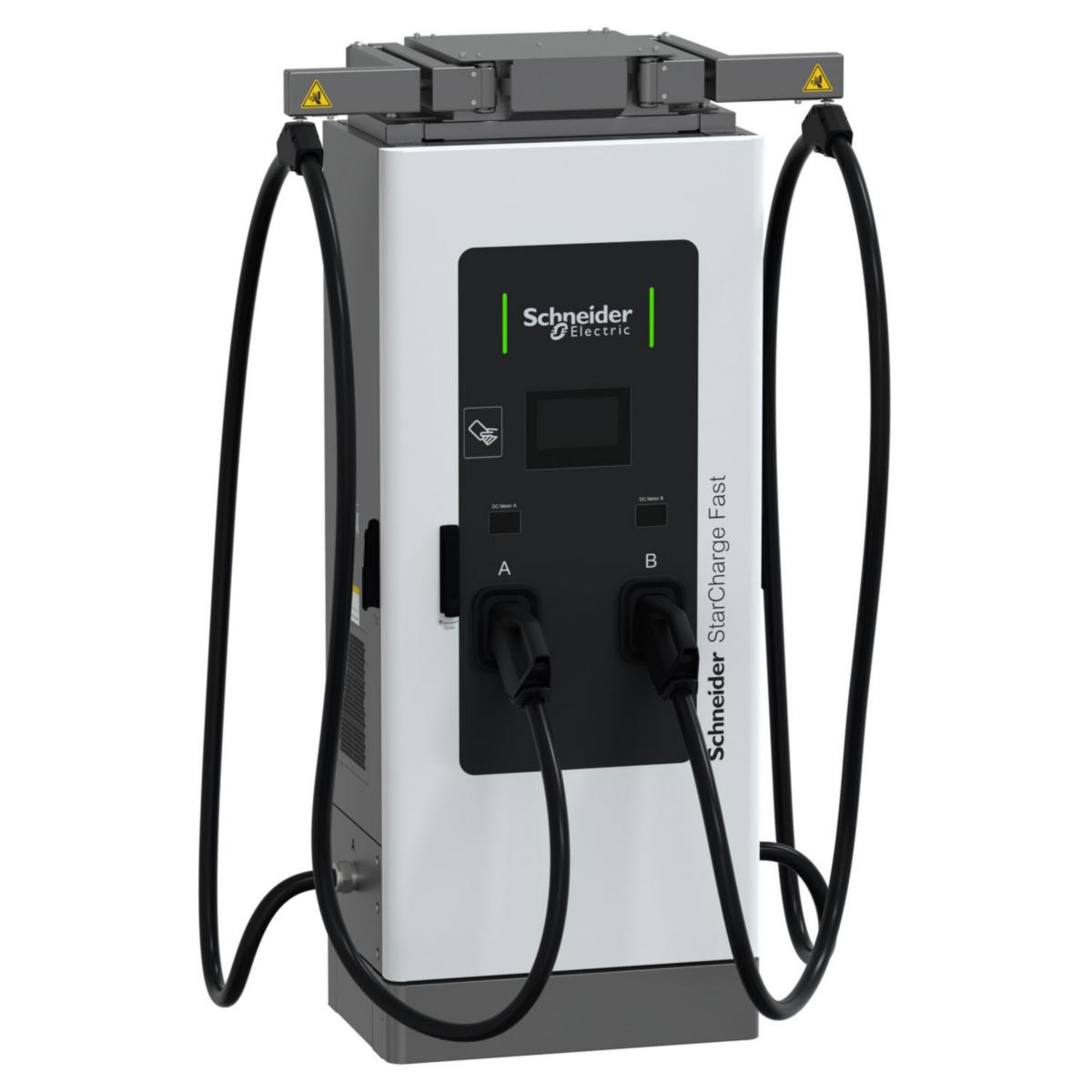

Den här Schneider StarCharge Fast 60-produkten är en snabbladdningsstation för alla elfordon som uppfyller standarderna 61851-1 ed.3 och 61851-23. Den här laddstationen är markmonterad. IP-skyddsgraden är IP55. IK-skyddsgraden är IK10 och IK08 för pekskärm. Temperaturen vid drift är mellan -30 °C och 50 °C med effektbegränsning från 50 °C.

Fordon ansluts med två fasta laddkablar som har 3,6 meters räckvidd, CCS2-kontakt och integrerad kabelhanteringslösning. Den nominella uteffekten är 60 kW. Laddaren levereras i trefas (L1+L2+L3+N+PE). Den nominella laddningsströmmen är 95 A skalbar upp till 105 A under 380VAC till 415VAC +/- 10 % med en frekvens på 50 eller 60 Hz. Kan anslutas med endera TN-S/TN-C-S eller TT-jordningssystem. Den är också IT-kompatibel med en extra isoleringstransformator på strömförsörjningen.

Laddstationen är tung och kräver lyftutrustning vid installationen. Den kan driftsättas med hjälp av en bärbar dator som ansluts till den inbyggda webbservern. Rekommenderas för köpcentrum, restauranger, publika parkeringsplatser, verksamheter eller fordonsdepåer. Lämplig för depåer med tunga fordon med stöd för VDV 261-protokoll för elbussar och BCB wake-up funktion som gör att ellastbilar kan återstarta pausad laddning. den innehåller effektmoduler med 97 % effektivitet samt MID- eller PTB-certifierade likströmsmätare. Autentisering för att starta laddning kan göras med RFID- eller NFC-bricka, mobilapp från en laddoperatör eller med betalterminal. En kund kan också autentisera sitt fordon tack vare Plug & Charge-metoder, antingen med Autocharge eller med ISO 15118.

Laddstationen har touchskärm som gör det möjligt för slutanvändaren att välja ladduttag, autentiseringsmetod och att följa information om sin laddningssession. På skärmen finns även information om fordonets laddningsstatus. En flerfärgad LED-indikator visar laddningens och laddstationens status. En nödsstoppsknapp gör det möjligt att snabbt avbryta pågående laddning vid behov.
