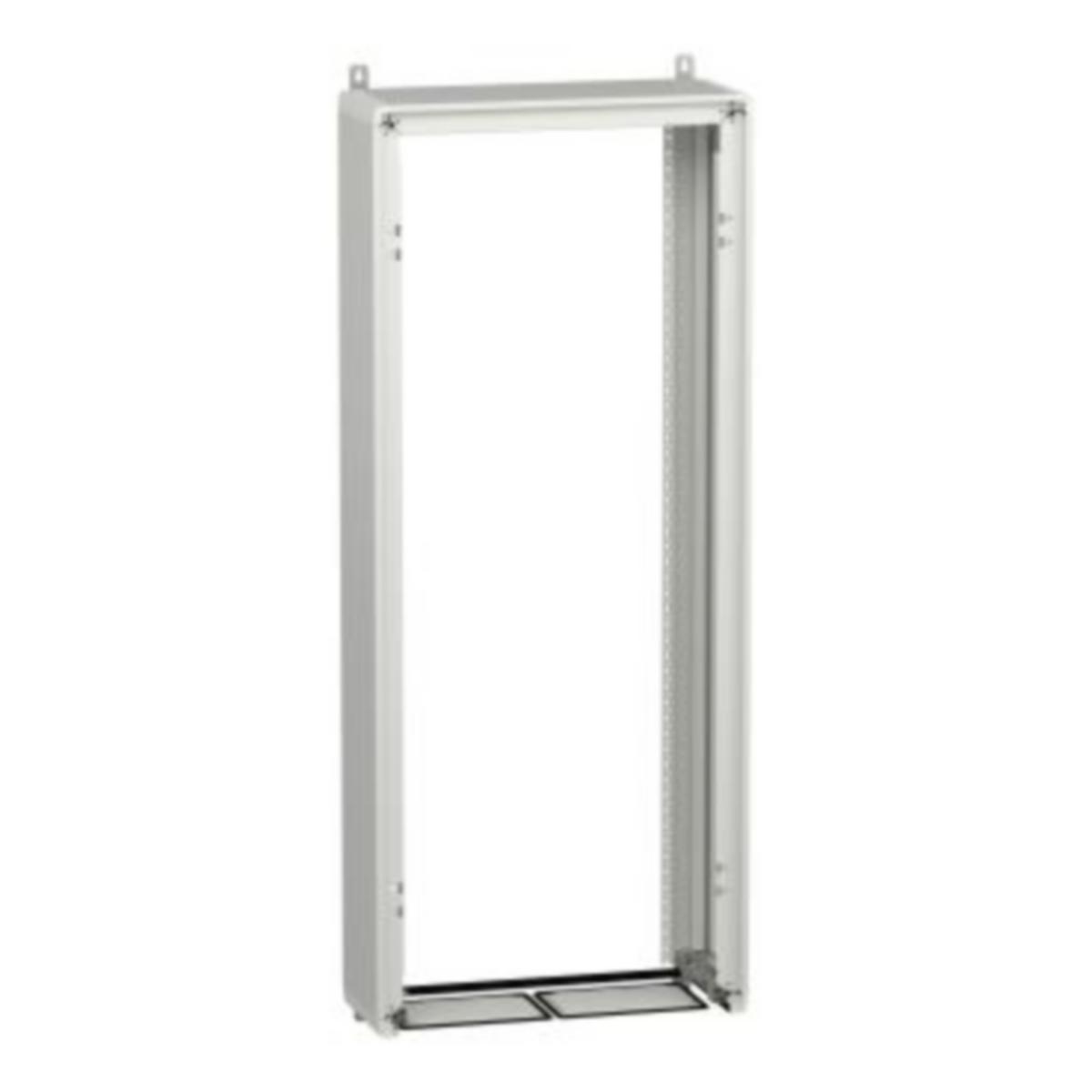

Vägg-/golvskåp Schneider PrismaSeT G 630A IP55 Bredd 600mm

PrismaSeT Skåp och panelsystem består av två huvudsystem: PrismaSeT G och PrismaSeT G. Systemet består av skåpsramar, dörrar, (täta eller transparenta) monteringsplattor, frontplåtar, skenor och tillbehör för att montera ett komplett skåp/panel. Stort urval av prefabricerade anslutningar och lösningar Systemet är testat enligt IECEN 61439-serien, PrismaSeT är skåp och paneler för inomhusmontage på vägg- och golvskåp/paneler för alla typer av lågspänningsfördelningspaneler (huvud-, under- och slutliga). distribution). PrismaSeT G: I max: 630A IP grad från IP30 med eller utan dörr, IP31 med dörr och lutande tak och IP 43 med dörr, lutande tak och tätning. Separat skåpsserie för IP55 Skyddsgrad IK07 utan dörr, IK08/IK10 med dörr. IK 10 för Prisma IP 55-serien Isolationsspänning: 1000V, Max I nominell: 630 A, IK-topp: 53kA, Kortslutningsström 25kA rms/1sek. Frekvens 50Hz. PrismaSeT P: I max: 32000A IP grad från IP30 med tak, sidoväggar, tak och med eller utan dörr, IP31 med tak, sidoväggar samt dörr och packning. IP55 separata sidopaneler och tak + dörrar. Skyddsgrad IK07 utan dörr, IK08 med dörr IK1 för IP 55. Isolationsspänning: 1000V, Max I nominell: 3200 A, IK-topp: 187kA, Kortslutningsström 85kA rms/1sek. Frekvens 50Hz. Designverktyget Rapsody används för konstruktion, offerter och ritningar.
