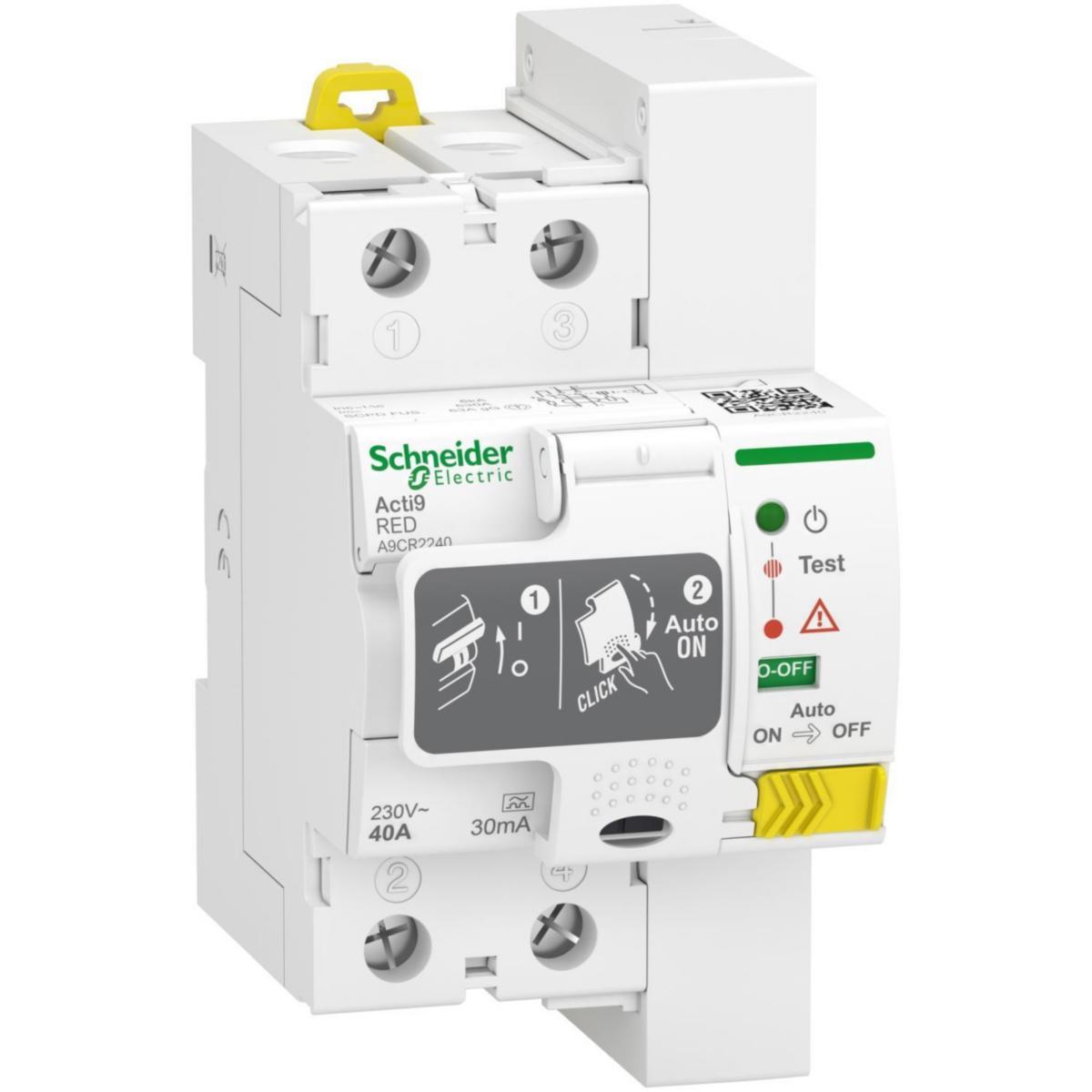

Jordfelsbrytare Acti9 RED

Denna Acti9 RED är en normmonterad jordfelsbrytare (RCCB) med självåterställning. Det är en 2P brytare med 40A In märkström, en känslighet på 30mA med klass A. Denna produkt skyddar mot brand elektriska stötar genom direkt eller indirekt kontakt. Den kopplar bort elektriska kretsar som redan är skyddade mot överbelastning och kortslutning. Den startar om automatiskt efter isolationstest av nedströms krets. Den används endast på TT och TN-S jordsystem. Acti9 RED-versionen är dedikerad till bostadsapplikationer. Denna produkt är kompatibel med standard EN 50557 / EN 63024. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 630A. Den (Inc/IΔc) villkorade märkkortslutningsströmmen är 6kA. Den har en mekanisk uthållighet upp till 4000 cykler. Ue-driftspänningen är 230VAC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 4kV. Frekvensen är 50Hz. Den är monterbar på DIN-skena. Bredden i 9 mm delning är 6, dvs 3 normmoduler. Produktens färg är ljusgrå (RAL7035). Måtten är (B) 54mm x (H) 106mm x (D) 82mm. Vikten är 278g. Den har skyddsklass IP20 (enligt IEC/EN 60529 standard) och IP40 monterad i normkapsling. Drifttemperaturen är mellan -5°C till 40°C och förvaringstemperaturen är mellan -40°C till 70°C.
