Miniatyrrelä RXM4 med sockel

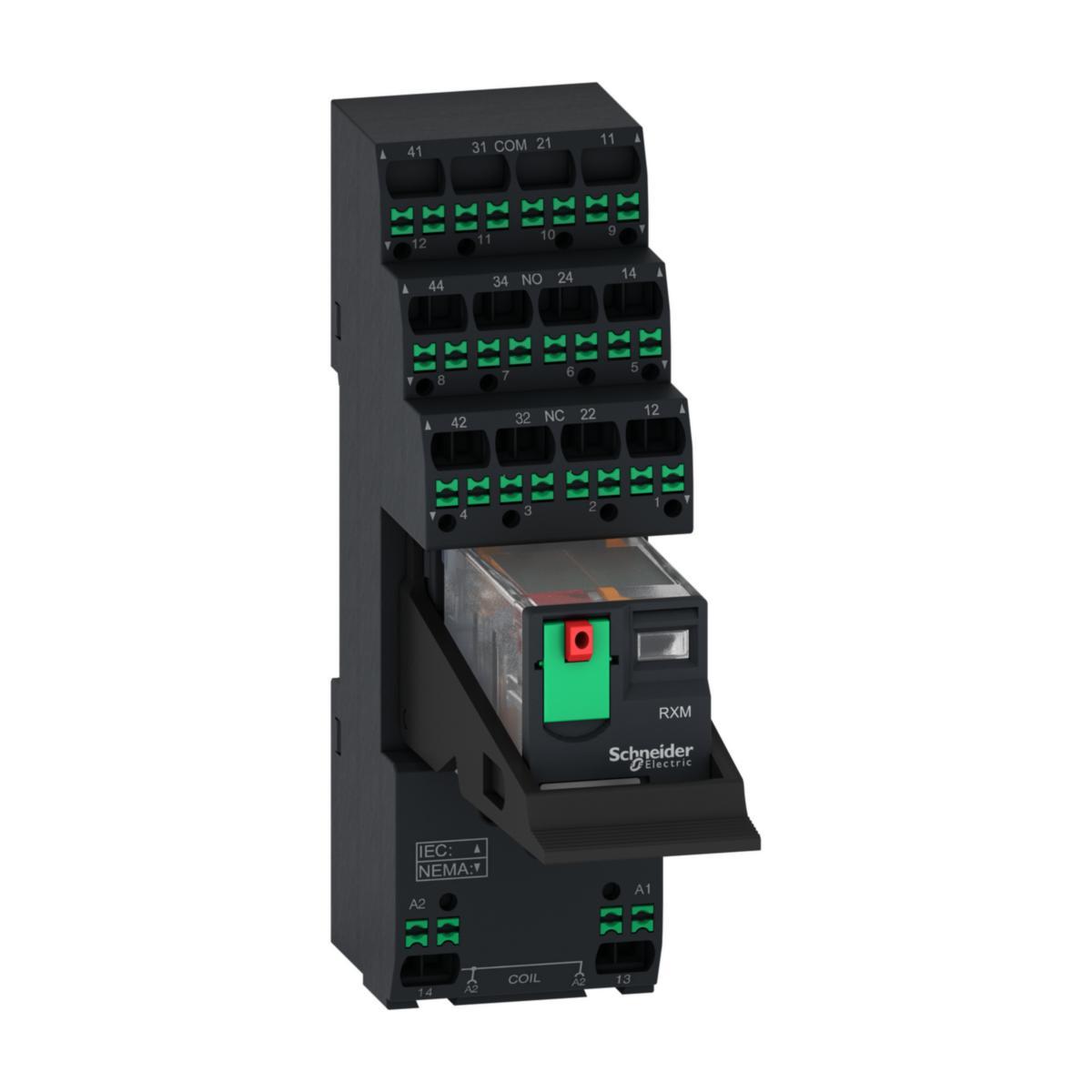

RXM4AB1B7PVP är ett komplett plug-in relä monterat i en sockel med push-in-terminaler.Push-in fjäderklämmorna möjliggör enkel och snabb montering utan verktyg samt ger optimalt skydd mot vibrationer.plug-in reläet har 4 C/O AgNi-kontakter på 6A och är utrustat med testknapp.Testknappen kan aktiveras momentant genom att trycka på den röda knappen och tvångskopplas genom att fälla upp den gröna delen.Precis bredvid testknappen finns en mekanisk indikator där ett orange märke visar om reläet är draget.Dessutom finns en monterad märkskylt där märkning av reläet kan utföras.Reläet har en livslängd på 100 000 kopplingar (beroende på belastningsgrad och typ).Matningen till RXM4AB1B7PVP är 24 VAC och reläets egenförbrukning är 1,2 VA.Minsta inkopplingsström för kontaktsetet är 10 mA.Harmony RXM är en serie industriella plug-in reläer, lämpliga för både enkla och avancerade automationssystem.Reläerna finns med antingen 2 C/O-kontakter på 12A, 3 C/O-kontakter på 10A eller 4 C/O-kontakter på 6A och kan väljas med eller utan testknapp och inbyggd lysdiod.Det finns även möjlighet att välja 4 C/O med guldbelagda kontaktset för koppling av låga strömmar och spänningar.Reläsocklarna finns med antingen skruvklämmor eller push-in fjäderklämmor för snabb och säker kabelanslutning.Det är också möjligt att välja olika terminallayouter på reläsocklarna med skruvklämmor.Märkning av sockeln kan utföras med RXZL300-märkskyltar som enkelt trycks fast på sockeln.För att ansluta flera socklar till samma matning kan RSZS02-lasken sättas vid A2-terminalen, vilket även är möjligt mellan andra socklar med push-in-terminaler.RXM-serien har UL- och CSA-godkännande för användning i USA och Kanada.Sockeln är märkt med både NEMA- och IEC-beteckningar.Dessutom är serien certifierad av Lloyd’s Register för användning i marina applikationer.
