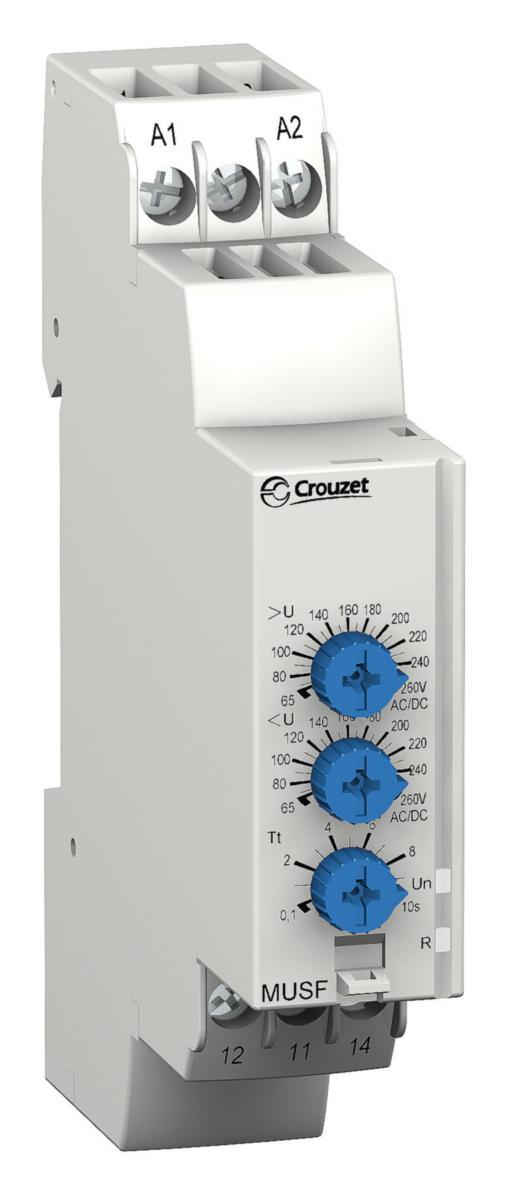

Över-/underspänningsrelä MUS, MUSF

Kontrollrelä för 1-fas spänningsövervakning AC/DC. Reläet behöver ingen manöverspänning utan drivs av mätspänningen som den samtidigt övervakar (modell MUS12DC är endast för DC-spänning). MUS-reläerna ger användaren möjlighet att välja mellan olika kontrollfunktioner: Över- eller underspänning, med eller utan minne (väljs med minne så måste man bryta spänningen till reläet för att återstarta) och en tidsfördröjning Tt för att förhindra små tillfälliga spänningsförändringar (0,1-10 s). Inställbar hysteres (H) är 5 till 20 % av inställt värde (gäller enbart MUS-serien). Alla inställningar görs i fronten med en omkopplare och skulle dess inställning ändras under drift börjar alla lysdioder (LED) att blinka, men produkten kommer att fungera normalt med den spänning som var inställd vid det senaste spänningstillslaget. MUSF-reläerna har en fönsterfunktion vilket betyder att reläet övervakar att den spänning som mäts ligger mellan ett undre och ett övre gränsvärde. Gränsvärdena för över-/underspänning ställs in med två potentiometrar i fronten som är graderade för den spänning (Un) som övervakas. MUSF har en fast hysteres på 3 % annars är funktionen den samma som MUS-serien. Grön LED (Un) indikerar manöverspänning OK. Gul LED (R) indikerar aktiv reläutgång.
