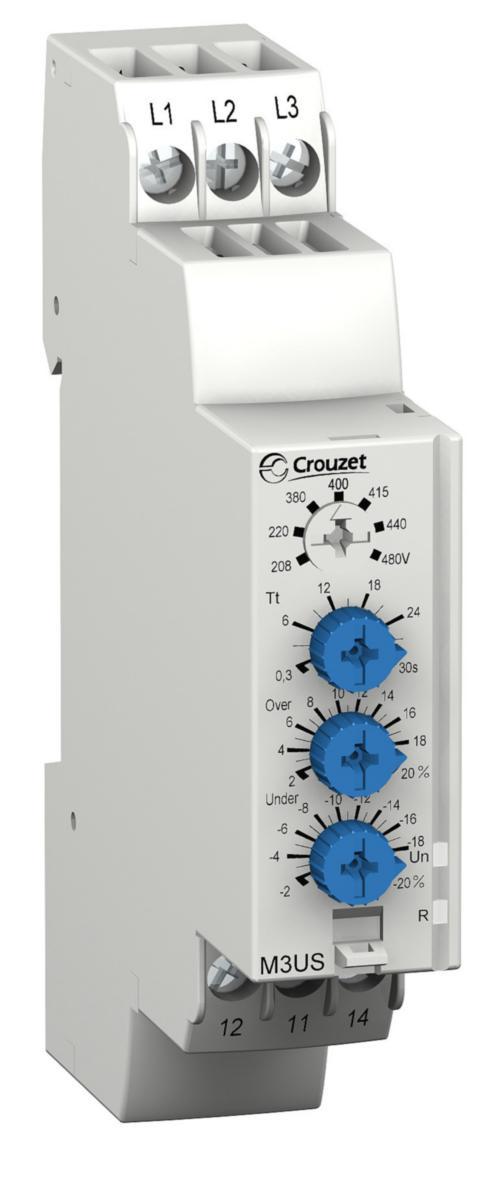

Fasbrott/Följdsrelä M3US

Kontrollrelä för övervakning av 3-fasnät med nolla (H3USN) och utan nolla (H3US). Inställbar omkopplare i fronten för inställning av rätt spänning i 3-fasnätet. Omkopplarens läge registreras inte förrän driftspänningen slås till. Om omkopplarens läge skulle ändras under drift börjar alla lysdioder (LED-indikeringar) att blinka, men produkten fortsätter att fungera normalt med den spänning som var inställd vid det senaste spänningstillslaget. Övervakar underspänning mellan faserna som kan ställas in mellan -2 % till -20 % av Un (mätspänningen) och överspänning som kan ställas in mellan 2 % till 20 % av Un. Varje gräns (över-underspänning) har en egen reläutgång (R1 Over och R2 Under) + att det finns en inställbar tidsfördröjning för varje reläutgång (Tt1 och Tt2) som är inställbar mellan 0,3-30 s. H3USN kontrollerar även avbrott på nollan. Grön LED (Un) indikerar manöverspänning OK. Gul LED (R) indikerar aktiv reläutgång.
