Schneider Electric
Okapslad Y/D-kopplare LC3
OKAPSL.Y/D-KOPPL.25KW 230VAC LC3D32AP7
Artikelnummer: Lev. artikelnr:
3239792
LC3D32AP7
för att se saldo och pris

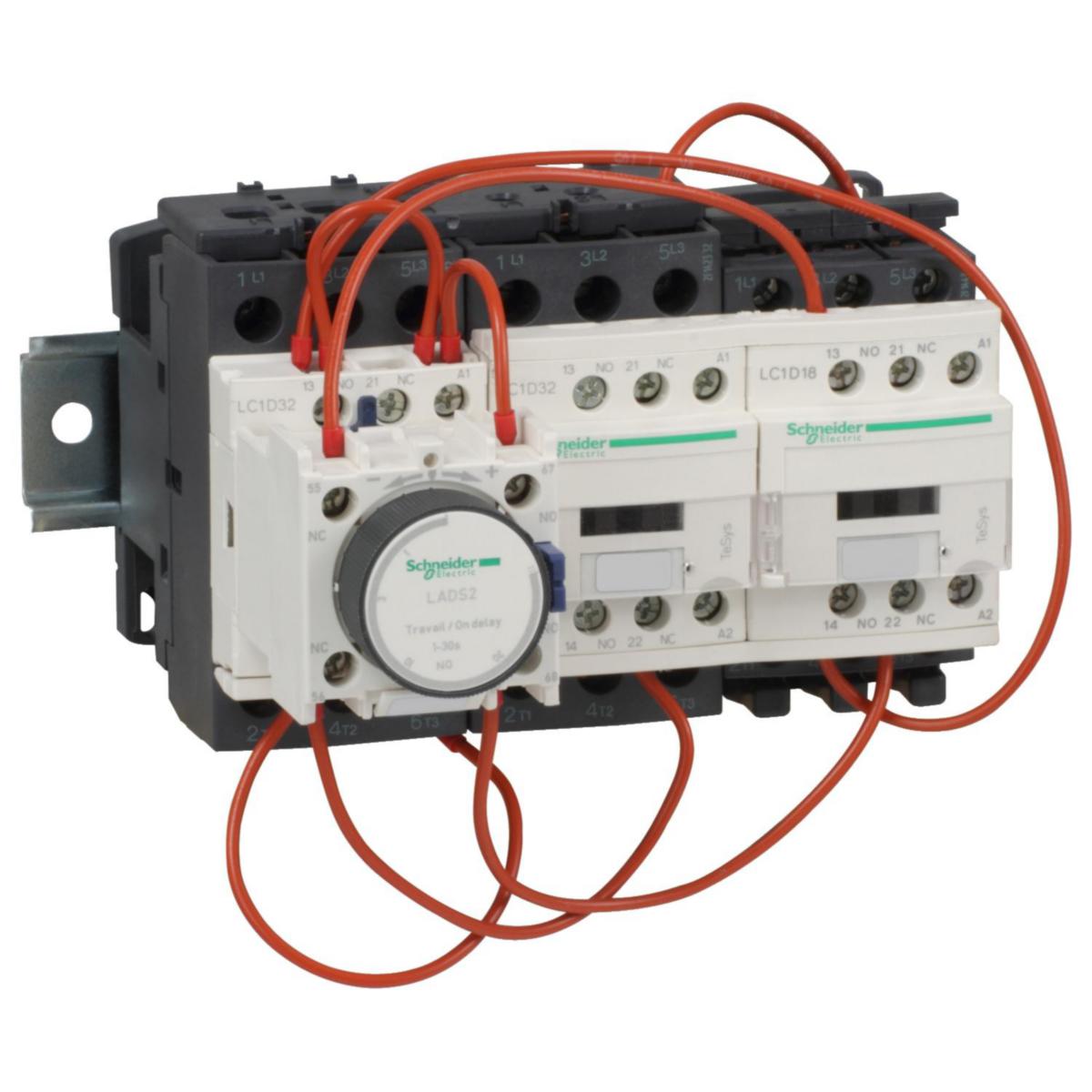

TeSys D förmonterad stjärndeltastartare, för motorstyrningsapplikationer upp till 25 kW@400 V i deltaanslutning. Plattmonterad startmotor, öppen version, bestående av 3 kontaktorer LC1D med 230V 50/60Hz AC-spolar, 1NC inbyggd hjälpkontakt i stjärna, ett tidsfördröjt kontaktblock 1-30 sek. För drifthastigheter upp till 30 starter/timme, maximal starttid 30 sek. Kompakt montering (165 mm bredd), skruvmontage. Utrustad med förkopplade elanslutningar i stjärna-delta och mekanisk låsning, användning av ett termiskt överlastrelä (beställs separat) rekommenderas starkt. Enligt Green Premium (RoHS/REACh).
- Artikelnummer: 3239792
- Lev. artikelnr: LC3D32AP7
- Ean artikelnr: 3389110550382
- Materialklass QO360B
Teknisk data
- Typ: LC3D32AP7
- Funktion: Stjärntriangelkontaktor
- Märkdrifteffekt vid AC-3, 400 V: 25 kW
- Nominell ström Ie vid AC-3, 400 V: 32 A
- Märkspänning matning vid AC 50 Hz: 230 V
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Märkuteffekt (NEMA): 14.9 kW
- Skyddsnivå (NEMA): Övrigt
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Antal huvudkontakter, slutande (NO - normalt öppna): 3
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 1
- Antal huvudkontakter, öppnande (NC - normalt stängda): 0
- Bredd: 166 mm
- Djup: 149 mm
- Driftspänning AC 50 Hz: 440 V
- Driftspänning AC 60 Hz: 440 V
- Höjd: 124 mm
- Kapslingsklass (IP): IP20
- Märkspänning matning vid AC 60 Hz: 230 V
- Nominell ström le vid AC-1, 400 V: 50 A
- Lämplig för montage på skena: Ja
- Spänningstyp för manöver: AC
- Typ av elektrisk anslutning för hjälp och manöverströmkretsar: Skruvanslutning
- Typ av spänning (driftspänning): AC
- REACH Datum: 2025-07-18
- GWP-tot (A1-A3): 12,4787 kgCO2e/ST
- REACH Informationsplikt: Nej
