Skyddsmoduler LUCL, enbart magnetiskt skydd

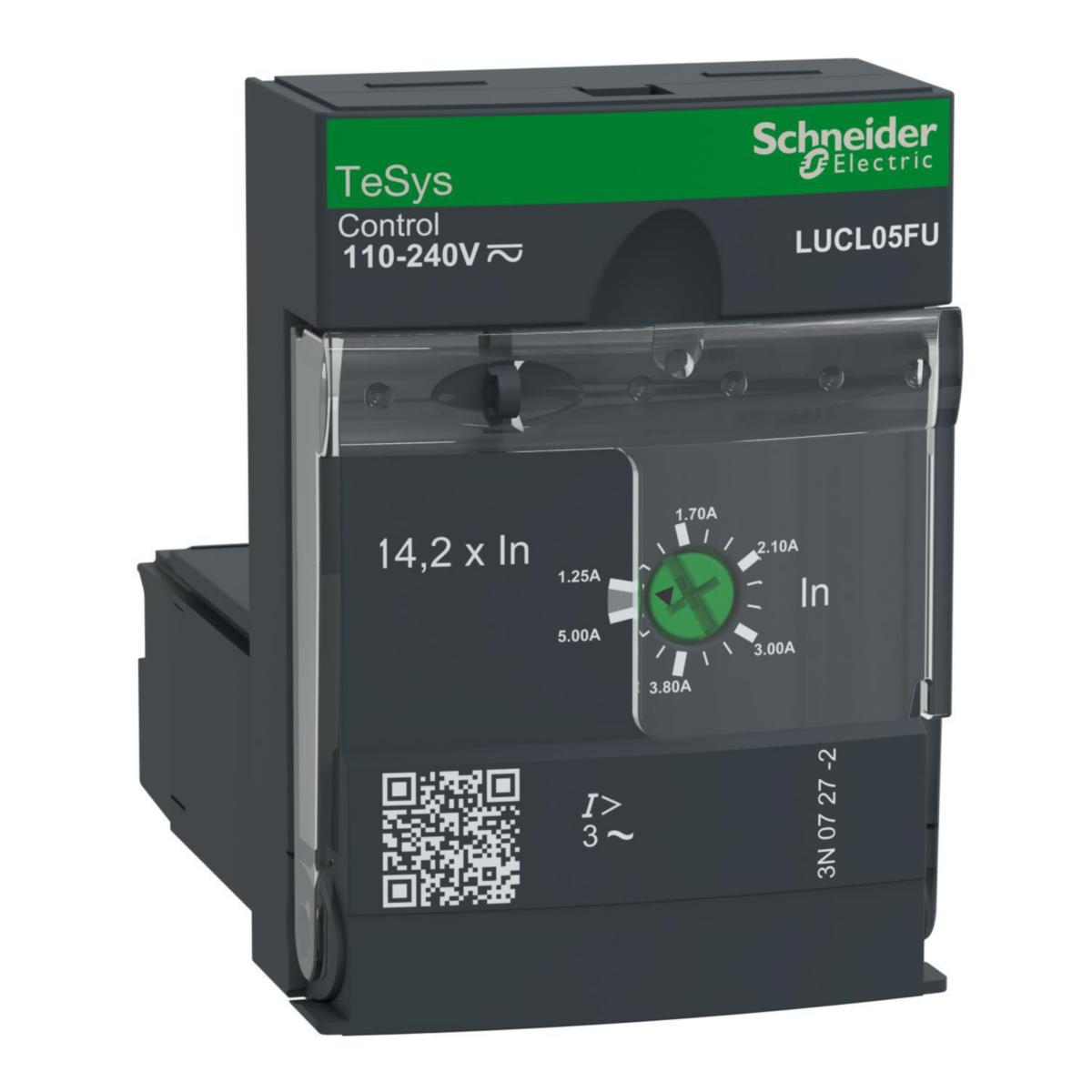

ÖVERSTR RELÄ 1,25-5A LUCL05FU
Artikelnummer: Lev. artikelnr:
3231190
LUCL05FU
för att se saldo och pris
TeSys U magnetisk styrenhet som skall monteras i basenhet LUB12, LUB32, LUB38 för att bilda en TeSys U startstyrenhet, för trefasmotorapplikationer upp till 1,5 kW@400 V. Den ger kortslutningsskydd för motorer med en märkström In 1,25-5A (In justerbar med ratt), överströmsskydd på 14,2 x In. Används när en kraftbas är ansluten till en motordrift eller en mjukstartare som ger överbelastningsskydd. Ska användas med en spänning på 110-240V AC / 110-220V DC för styrning av startmotorn (genom styrterminalerna A1/A2 som finns i basenheten). Certifierad när den används tillsammans med en LUB-strömkälla (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Artikelnummer: 3231190
- Lev. artikelnr: LUCL05FU
- Ean artikelnr: 3389119407939
- Materialklass QO360B
Teknisk data
- Typ: LUCL05FU
- Inställning för överlastutlösare: 1.25-5 A
- Märkström kontinuerlig Iu: 5 A
- Antal poler: 3
- Spänningstyp för manöver: AC/DC
- Märkspänning matning vid DC: 110-220 V
- Typ av motorskydd: Övrigt
- Typ av kortslutningsutlösning: Ej fördröjd
- Med jordfelskyddsfunktion: Nej
- Märkspänning matning vid AC 60 Hz: 110-240 V
- Startvärde för momentana kortslutningsutlösarens inställningsområde: 18 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Höjd: 66 mm
- Typ av spänning (driftspänning): AC
- Bredd: 45 mm
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Typ av matningsspänning: AC/DC
- Extern strömförsörjning nödvändig: Ja
- Djup: 60 mm
- Driftspänning AC 60 Hz: 690 V
- Driftspänning AC 50 Hz: 690 V
- Märkdrifteffekt vid AC-3, 400 V: 1.5 kW
- Märkdriftsström Ie: 5 A
- Antal manöverpositioner: 0
- Slutvärde för momentana kortslutningsutlösarens inställningsområde: 71 A
- REACH Datum: 2025-07-18
- Märkdrifteffekt vid AC-3, 230 V, 3-fas: 0 kW
- REACH - Innehåller kandidatämnen: Bly | Boroxid, Diboron trioxide | Lead oxide, Blyoxid, Blymonoxid, C.I. Pigment Yellow 46 , C.I. 77577, Litharge, Lead(II) oxide | Phenol, 2,2'-methylenebis[6-(1,1-dimethylethyl)-4-methyl-
- Omgivningstemperatur, övre driftgräns: 70 °C
- Märkspänning matning vid AC 50 Hz: 110-240 V
- Antal indikeringsljus: 0
- Stödjer protokoll ASI: Ja
- Koordinationsklass (IEC 60947-4-3): Klass 2
- Extern reset möjlig: Nej
- Stödjer protokoll PROFIBUS: Ja
- Kapslingsklass (IP): IP20
- Stödjer protokoll INTERBUS Safety: Nej
- Överbelastningsskydd för temperaturkompensator: Nej
- Stödjer protokoll INTERBUS: Nej
- Lämplig för montage på skena: Nej
- Stödjer protokoll AS-Interface Safety at Work: Nej
- Stödjer protokoll PROFINET CBA: Nej
- Med säkring: Nej
- REACH Informationsplikt: Ja
- Stödjer protokoll Data-Highway: Nej
- Stödjer protokoll SUCONET: Nej
- Stödjer protokoll Modbus: Ja
- Stödjer protokoll TCP/IP: Nej
- Stödjer protokoll DeviceNet: Ja
- Stödjer protokoll för andra bussystem: Ja
- Stödjer protokoll SERCOS: Nej
- Stödjer protokoll Foundation Fieldbus: Nej
- Stödjer protokoll DeviceNet Safety: Nej
- Huvudströmkretsens anslutningssätt: Övrigt
- Typ av motorstartare: Övrigt
- Stödjer protokoll PROFINET IO: Nej
- Stödjer protokoll CAN: Ja
- Med kortslutningsutlösning: Ja
- Stödjer protokoll PROFIsafe: Nej
- Stödjer protokoll SafetyBUS p: Nej
- Med transformator: Nej
- Lämplig för nödstopp: Nej
- Stödjer protokoll LON: Nej
- Stödjer protokoll EtherNet/IP: Nej
