Schneider Electric
Huvudbrytare VCF
HUVUDBRYTARE KAPSLAD 25A VCF1GE
Artikelnummer: Lev. artikelnr:
3157825
VCF1GE
för att se saldo och pris

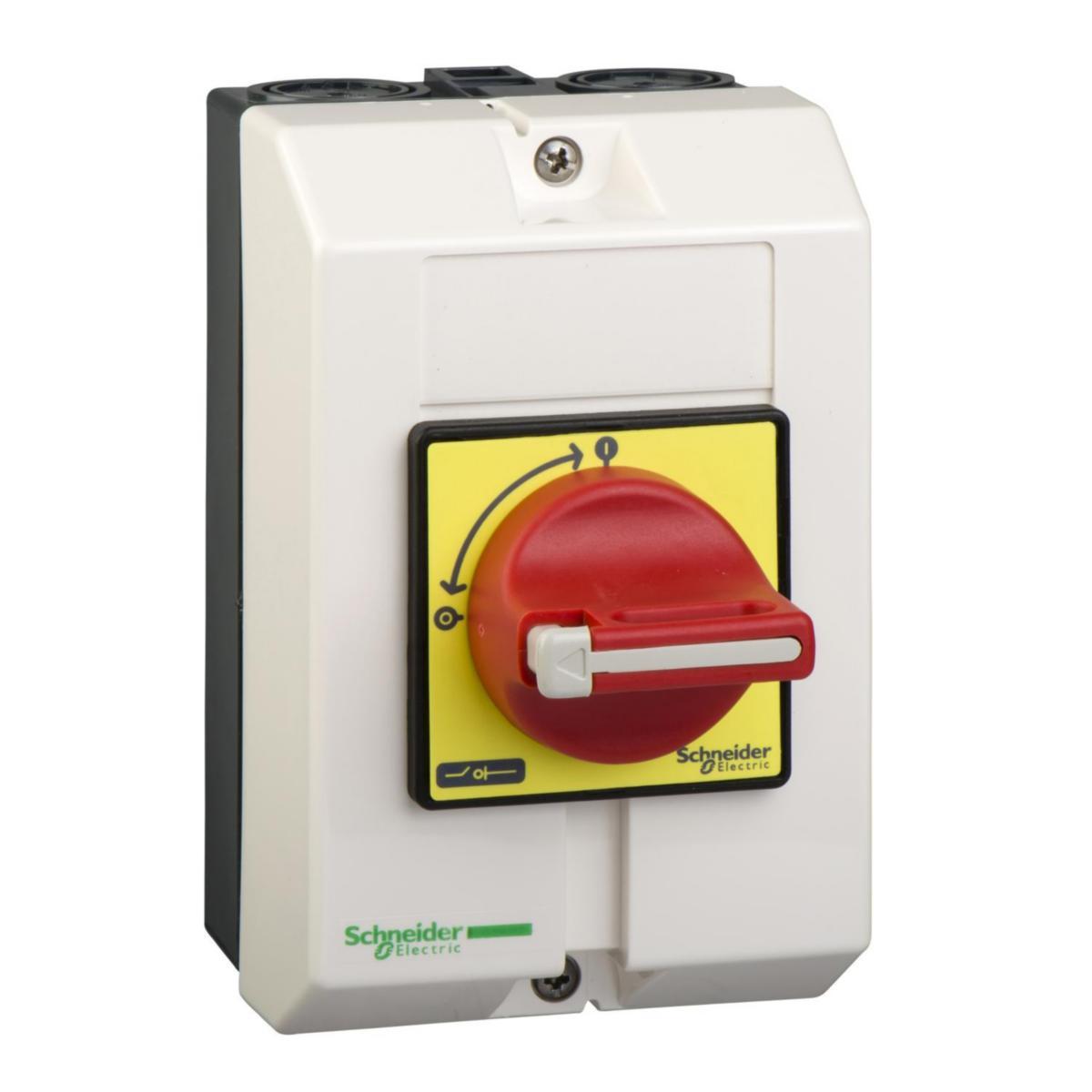

TeSys kapslad säkerhetsbrytare, 3 poler, Ithe 25A 690V, för huvud- och nödstoppsbrytning i motorapplikationer AC-23 upp till 11kW@400V. Hölje med IP65-skydd, försett med ett rött vridmanöverdon och en gul frontplatta, låsbar med hänglås (hänglås ingår inte). Den innehåller en 3-polig Vario-omkopplingskropp V1 med 2 möjliga tilläggsmoduler. Ytmonterat hölje med skruvmontage, 2 uttag för kabelgenomföringar på över- och undersidan, förseglingsbart lock. Enligt IEC 60204 och IEC 60947-4-1, Green Premium-kompatibel (RoHS/REACh).
- Artikelnummer: 3157825
- Lev. artikelnr: VCF1GE
- Ean artikelnr: 3389110194098
- Materialklass QO2910
Teknisk data
- Övriga förp.storlekar: 1 ST/7 ST
- Typ: VCF1GE
- Märkström kontinuerlig Iu: 25 A
- Antal poler: 3
- Märkdriftspänning: 690 V
- Max. märkdriftspänning Ue vid AC: 690 V
- Utförande som huvudbrytare: Ja
- Utförande som service-/reparationsbrytare: Nej
- Utförande som säkerhetsbrytare: Nej
- Antal omkopplare: 1
- Utförande som nödstoppsinstallation: Ja
- Märkdrifteffekt vid AC-3, 400 V: 7.5 kW
- Färg på manöverelement: Röd
- Märkuteffekt vid AC-23, 400 V: 11 kW
- Märkström vid AC-21, 400 V: 25 A
- Märkström vid AC-23, 400 V: 8.1 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Antal hjälpkontakter, växlande (CO): 0
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Apparatbyggsätt: Komplett apparat i kapsling
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Integrerad motordrift: Nej
- Kan spärras/låsas: Ja
- Lämplig för fyrhåls frontmontage: Ja
- Lämplig för centralt frontmontage: Nej
- Lämplig för golvmontering: Ja
- Lämplig för inbyggnad i fördelningar: Nej
- Lämplig för mellanmontage: Nej
- Motordrift valbar: Nej
- Kapslingsklass (IP) framsida: IP65
- Märkkorttidsströmhållfasthet Icw: 0.384 kA
- Spänningsutlösare valbar: Nej
- Typ av kontrollelement: Vred
- Version med omkastad omkopplare: Nej
- Villkorad nominell kortslutningsström Iq: 10 kA
- Bredd: 90 mm
- Höjd: 146 mm
- Djup: 131 mm
- Omkopplingseffekt vid 400 V: 15 kW
- Med förmonterat kablage: Nej
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
