Schneider Electric

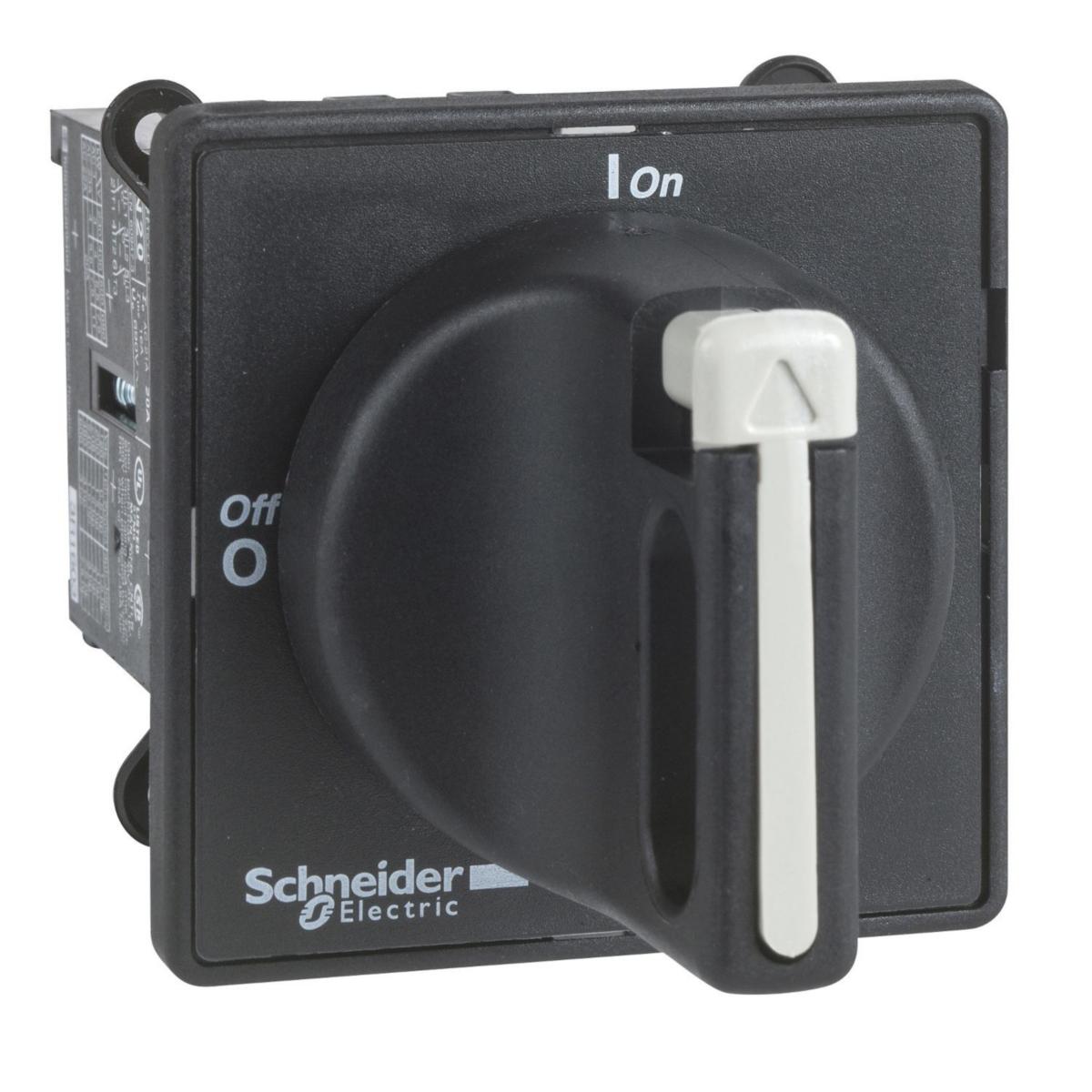

Huvudbrytare Tesys MiniVario
HUVUDBRYTARE 12A SVART VBDN12
Artikelnummer: Lev. artikelnr:
3157780
VBDN12
för att se saldo och pris
TeSys GK säkringsblock, 4 poler (4P), för skydd av motorer och transformatorer upp till 50A/690V. Används med 14x51mm säkringslänkar upp till 50A. Den har ett främre manöverdon, 1NO för tidig brytning av hjälpkontakt. Den kan användas i modulära kapslingar, monteras på 35 mm DIN-skena och anslutas med skruvterminaler. Säkringslänkar (14x51mm aM, gG-typ) och tilläggsfunktioner (rörformade länkar för Neutral, sidomanöverdon, hänglåsskyddar) finns tillgängliga (beställs separat). Den är certifierad enligt flera standarder (IEC, EN, Marine) och Enligt RoHS/REACh-reglerna.
- Artikelnummer: 3157780
- Lev. artikelnr: VBDN12
- Ean artikelnr: 3389110759853
- Materialklass QO2910
Teknisk data
- Övriga förp.storlekar: 1 ST/24 ST
- Typ: VBDN12
- Utförande: Enhålsmontage Ø22,5
- Märkström kontinuerlig Iu: 12 A
- Antal poler: 3
- Märkdriftspänning: 690 V
- Max. märkdriftspänning Ue vid AC: 690 V
- Utförande som huvudbrytare: Ja
- Utförande som service-/reparationsbrytare: Ja
- Utförande som säkerhetsbrytare: Nej
- Antal omkopplare: 1
- Utförande som nödstoppsinstallation: Nej
- Märkdrifteffekt vid AC-3, 400 V: 3 kW
- Färg på manöverelement: Svart
- Märkuteffekt vid AC-23, 400 V: 4 kW
- Märkström vid AC-21, 400 V: 12 A
- Märkström vid AC-23, 400 V: 8.1 A
- Antal hjälpkontakter, slutande (NO - normalt öppna): 0
- Antal hjälpkontakter, växlande (CO): 0
- Antal hjälpkontakter, öppnande (NC - normalt stängda): 0
- Apparatbyggsätt: Inbyggnadsapparat i fastmontageteknik
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Integrerad motordrift: Nej
- Kan spärras/låsas: Ja
- Lämplig för fyrhåls frontmontage: Nej
- Lämplig för centralt frontmontage: Ja
- Lämplig för golvmontering: Nej
- Lämplig för inbyggnad i fördelningar: Nej
- Lämplig för mellanmontage: Nej
- Motordrift valbar: Nej
- Kapslingsklass (IP) framsida: IP65
- Märkkorttidsströmhållfasthet Icw: 0.14 kA
- Spänningsutlösare valbar: Nej
- Typ av kontrollelement: Kort vridhandtag
- Version med omkastad omkopplare: Nej
- Villkorad nominell kortslutningsström Iq: 6 kA
- Bredd: 60 mm
- Höjd: 60 mm
- Djup: 123.5 mm
- Omkopplingseffekt vid 400 V: 0 kW
- Med förmonterat kablage: Nej
- REACH Datum: 2025-07-18
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
