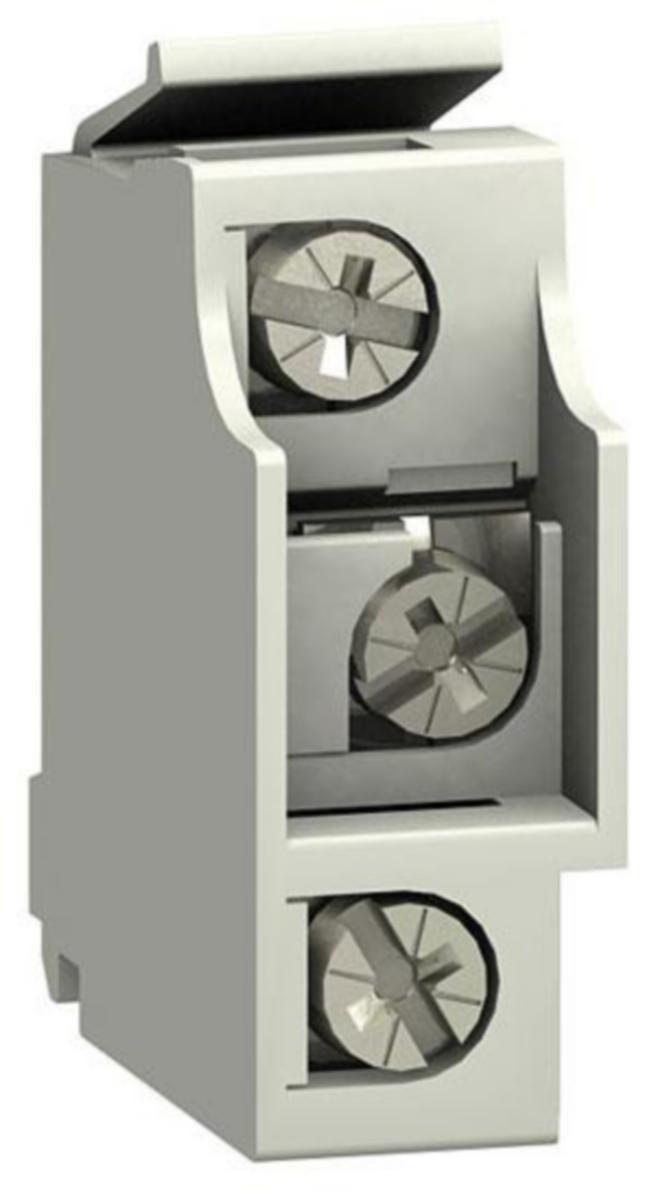

Hjälp- och signalkontakter NSX

Hjälpkontakterna kan användas för fjärrindikering av brytarens status, för förreglingar, för att styra relärer etc. De uppfyller kraven enligt IEC 60947-5. Lågnivåversionen används i kretsar med låga signalnivåer i ström/spänning.
Funktioner:
- OF (från/till): indikerar läget för effektbrytarens kontakter.
- SD (utlöst brytare): indikerar att effektbrytaren löst ut på grund av:
- överlast
- kortslutning
- jordfel
- aktivering av en shunt elle underspänningsutlösare
- aktivering av en utlösningsknapp (push to trip)
- utdragning av tillslagen brytare.
SD kontakten återgår när effektbrytaren återställs.
- SDE (utlöst skydd): indikerar att brytaren har löst ut på grund av:
- Överlast
- Kortslutning
- jordfel.
SDE kontakten återgår när effektbrytaren återställs.
- SDV (Vigi jordfelsindikering): indikerar att effektbrytaren har löst ut på grund av ett jordfel
SDV kontakten återgår när Vigi-modulen återställs.
Installation
- OF, SD, SDE och SDV funktionerna: en och samma kontakt ger beroende på placering i brytaren någon av dessa funktioner. Kontakterna snäpps fast på plats för önskad funktion i brytaren (under frontkåpan) eller i vigi-modulen (gäller SDV kontakt)
- För att få SDE funktion på brytare med termomagnetisk utlösare krävs en SDE-adapter.
