Effektbrytare, EasyPact MA

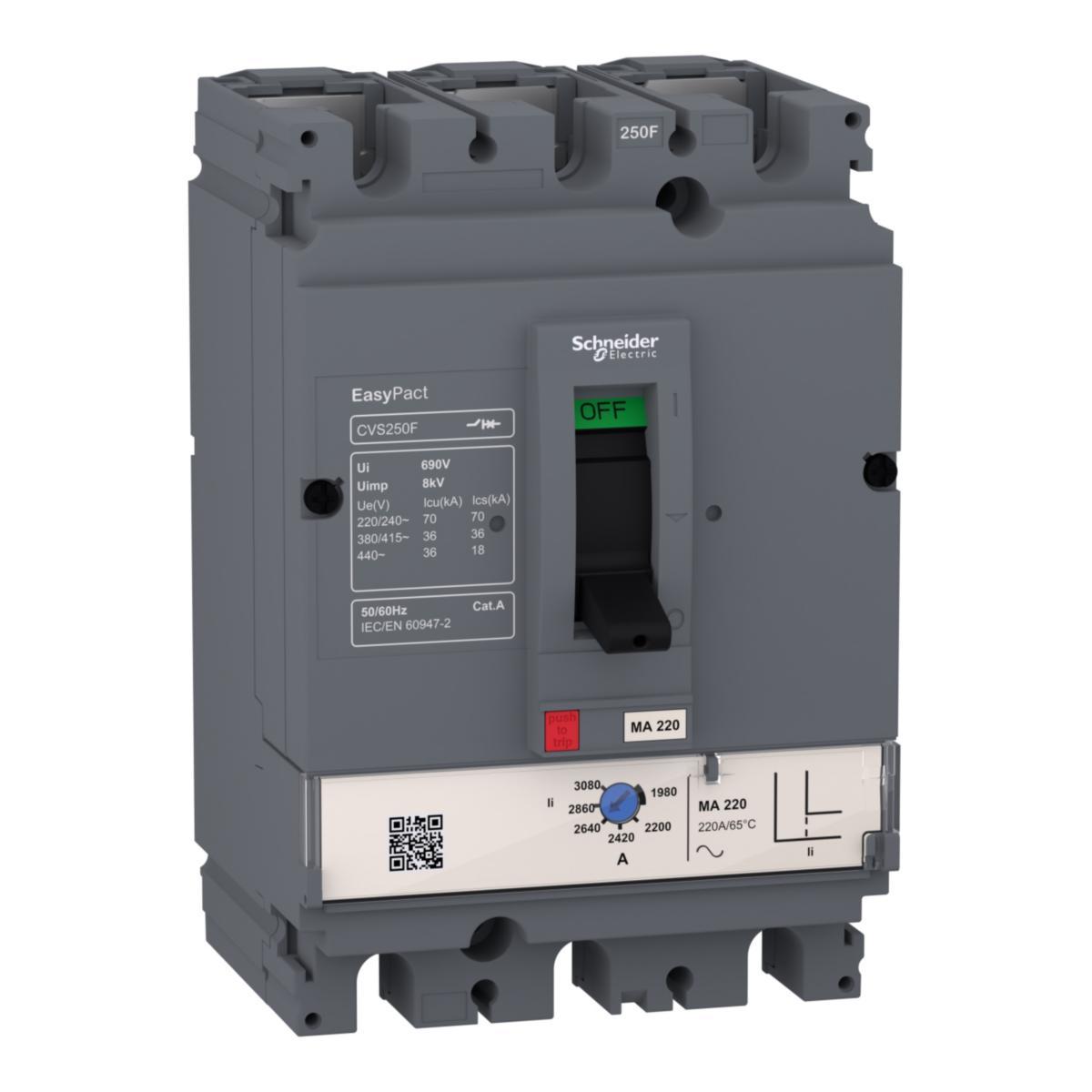

Den här enheten är en märkström 220A effektbrytare från EasyPact CVS250F. Den nominella brytförmågan (Ics) är 36kA vid 415VAC, och komplett intervall med Ics=100%Icu. Versionen av brytare är 3-polig ram med detektering på 3 poler, även åtföljd av MA-utlösningsenhet för magnetiskt skydd. Den överensstämmer med standarden IEC60947-2 för kretsbrytare. Denna enhet är certifierad för drift i miljöer med föroreningsgrad III enligt IEC60947-1 IEC60664-1 och uppfyller RoHs-kraven enligt det europeiska miljödirektivet EC/2002/95. Den kan monteras med svartplåt eller Din-skena, även genom dörren till klass II-växeln utan att nedgradera växelns isolering. Fronten på växeln erbjuder IP40-skydd, men när den är utrustad med ett förlängt roterande handtag inuti växeln, ytterligare IP54-skydd för det förlängda roterande handtaget. Denna serie har platser för elektriska hjälpaggregat (MN/MX/OF/SD), beroende på typ av utlösare om roterande handtag är installerat. Den fasta dimensionen är 140 mm bredd, 255 mm höjd och 110 mm djup.
