Siemens

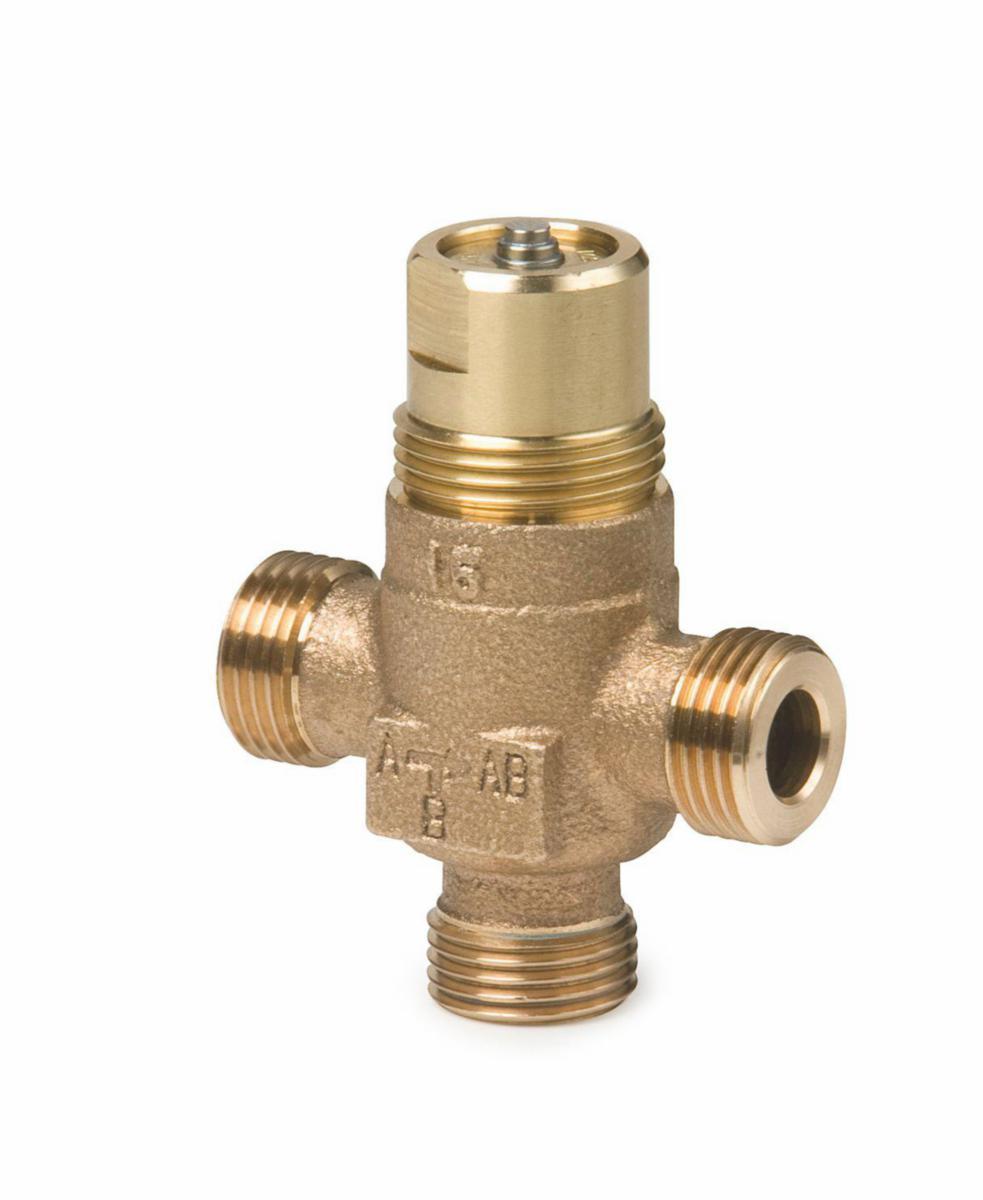

Styrventil 3-vägs VXP45, Siemens
20 STYRV SIEMENS VXP45.20-4 3-VÄGS KVS 4 PN16 GG RG5
Artikelnummer: Lev. artikelnr:
5351489
BPZ:VXP45.20-4
för att se saldo och pris
För reglering av flytande medier i slutna kretsar så som rums- och zonapplikationer, efterbehandling, kyltak och värmezoner.
Hus i brons, kägla och spindel rostfritt. Cylindrisk yttergänga med packning som anslutning.
Exklusive kopplingar.
Hus i brons, kägla och spindel rostfritt. Cylindrisk yttergänga med packning som anslutning.
Exklusive kopplingar.
- Artikelnummer: 5351489
- Lev. artikelnr: BPZ:VXP45.20-4
- Ean artikelnr: 7612914013026
- Materialklass PEF20B
Teknisk data
- Anslutningar: Utvändig gänga
- Tryckklass: PN 16
- Kvs-värde: 4
- Läckageförlust Kvs-värde: 0.02 %
- Materialkvalitet: Brons Rg5
- Dimension (Nominell diameter): DN 20
- Material hus/kapsling/stomme: Brons
- Slaglängd: 5.5 mm
- Max. tryckdifferens i öppet läge: 3.5 bar
- Ytskydd: Obehandlad
- Med koppling anslutning 3: Ja
- Med koppling anslutning 1: Ja
- Med koppling anslutning 2: Ja
- Grundkarakteristisk: Jämt fördelad procent
- Längd anslutning 1: 40 mm
- Längd anslutning 2: 40 mm
- Längd anslutning 3: 40 mm
- Utvändig rördiameter alla anslutningar: 20 mm
- Kvs-värde bypass: 4
- Tryckklass fläns (flänsborrning): PN 16
- Läckageförlust bypass kvs-värde: 0.02 %
- Styrinställning (Svo): 50 %
- Installationsmetod, fördelande: Nej
- Bygglängd anslutning 1 (Z1): 40 mm
- Bygglängd anslutning 2 (Z2): 40 mm
- Bygglängd anslutning 3 (Z3): 40 mm
- Grundkarakteristisk för bypass: Linjär
- Axelhöjd: 49 mm
- Med T-stycke för 4-vägsanslutning: Nej
- Utförande: VXP45.20-4
