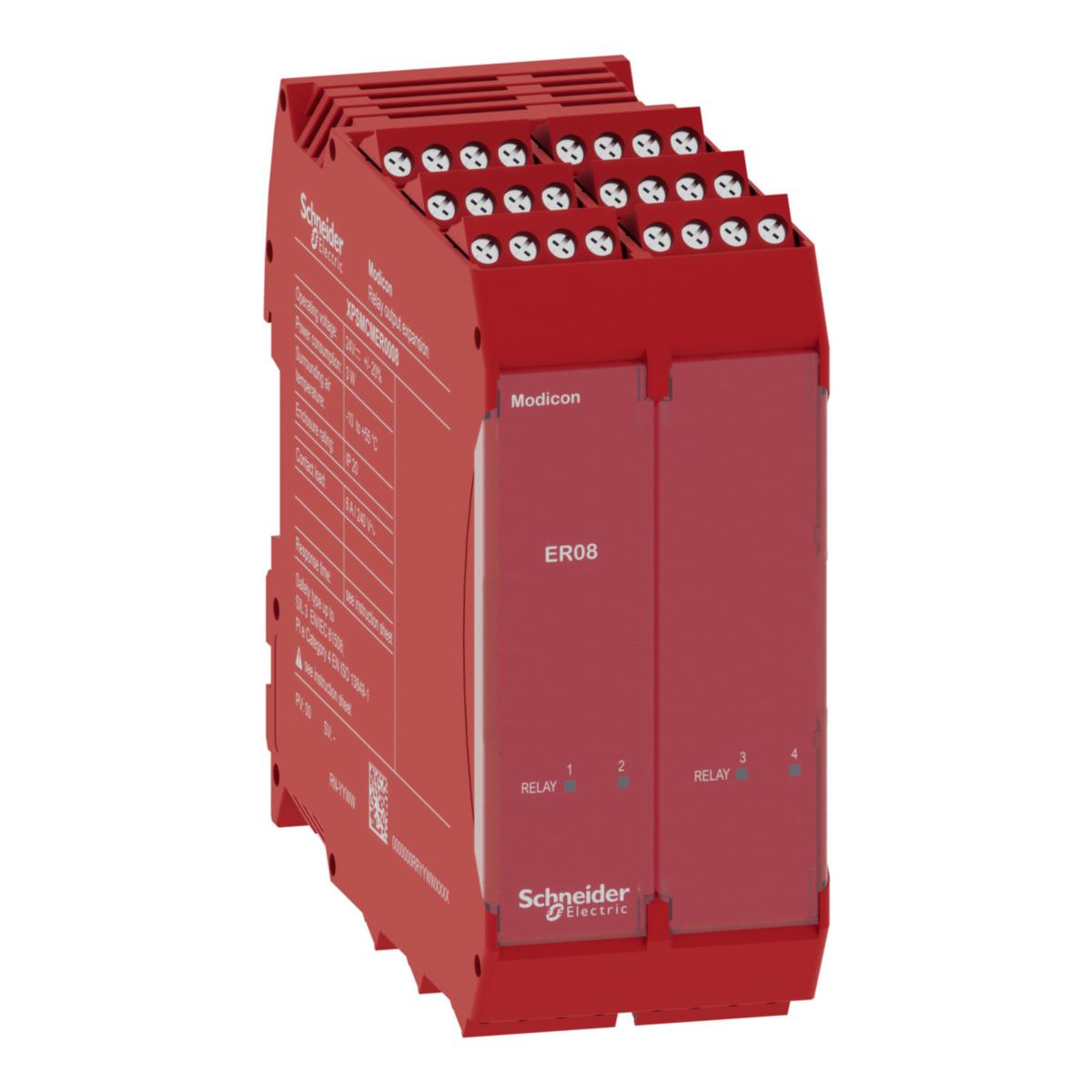

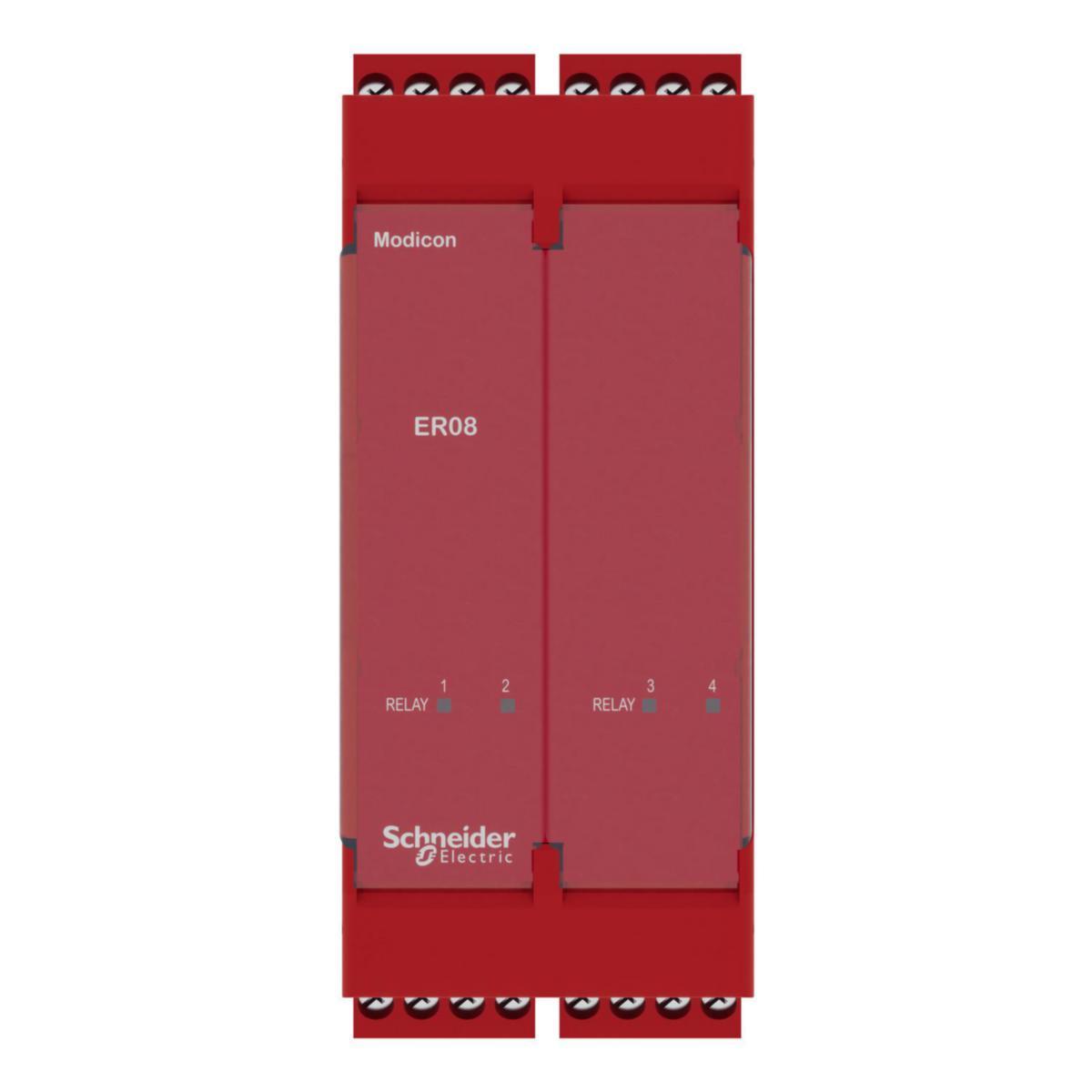

Expansionsmodul XPSMCM

Denna säkra expansionsmodul är utformad för reläutgångar och tillhör Modicon MCM, en serie modulära säkerhetsstyrenheter. Den har 8 styrda kontaktsäkerhetsreläutgångar (8 NO + 4 NC) och 4 ingångar för start/omstart av förregling och extern enhetsövervakning. Den konfigurerar lysdioder på framsidan för att visa status, löstagbara fjäderklämpol för elanslutning och är IP20-klassad. Den kräver inte anslutningar för utbyggnad av bakplan eftersom den är direkt ansluten till vald OSSD. Den har en märkspänning på 24 V DC, en maximal effektavledning på 3 W och en omkopplingsspänning på 10 V DC. Den har en elektrisk isolering mellan kontakterna och kontrollen. Den väger 0,375 kg. Måtten är 45 mm (djup), 99 mm (höjd) och 114,5 mm (bredd). Dess hölje är rött. Den använder övervakningslogik, kretsskydd och redundanta reläer för felsäker drift. Den är certifierad av TüV SÜD, RCM, cULus. Den når kategori 4, PL e, enligt EN/ISO 13849-1, SIL CL 3 och IEC/EN 61508, IEC/EN 60261. Den säljs i ett 1-delspaket. Den installeras på Omega 35 mm DIN-skena enligt EN 50022. Modicon MCM-sortimentet är utformat för att ge det mest omfattande skyddet för personal och utrustning. Modicon MCM rangenbspis är utformad för att tillhandahålla säkerhetstillämpningar som kräver överensstämmelse med prestandanivå PL e/Category 4 EN ISO 13849-1 och SIL3 EN/IEC 61508.
